원래 장소:
중국 장수
브랜드 이름:
JWIM
모델 번호:
GX-16-8H

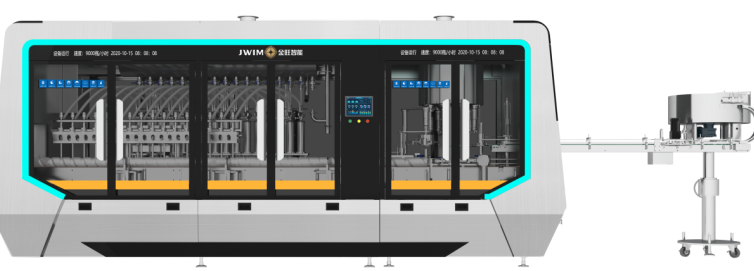

GX-16-8H 충진 및 캡핑 기계
1.소개
GX-16-8H 충진 및 캡핑 기계는 인라인 구조입니다. 충진부는 서보 모터 구동 팔로우 잠수 충진 및 부피 측정 충진 원리를 채택하여 충진의 고속 및 고정밀을 실현합니다.
캡핑부는 병 공급, 캡핑, 캡핑 및 병 배출과 통합되어 있으며, 캡핑을 위한 캡 잡기 및 위치 지정을 채택하여 캡핑 과정에서 병과 캡에 손상이 없으며 높은 캡핑 효율, 높은 합격률 및 부드러운 작동을 제공합니다.
2.기계 치수
3.기술 매개변수
| 1 | 충진 속도 |
100ml:≤9000병/시간 1000ml:≤4600병/시간 *실제 생산 능력은 제품 크기, 포장재 및 재료 특성에 따라 다릅니다. |
| 2 | 병 유형 | 병 직경 Φ40-95mm 병 높이 90-230mm |
| 3 | 병 캡 사양 | 캡 직경 Φ20-70mm 캡 높이 15-40mm |
| 4 | 측정 정밀도 |
±2g (100ml); ±3g (1000ml) *측정 정확도는 재료 특성, 충진량 및 공급 장치에 따라 다릅니다. |
| 5 | 피드 오프닝 높이 | 2380mm |
| 6 | 피드 오프닝 직경 | Dn40 |
| 7 | 충진 헤드 외부 직경 | Φ18mm |
| 8 | 최소 내부 직경 | ≥Φ22mm |
| 9 | 공기압 | 0.6-0.8MPa |
| 10 | 전원 | ~380V 50Hz/7.5KW |
| 11 | 무게 | ~3500Kg |
| 12 | 전체 치수 | 5310×1790×2437mm(L×W×H) |
4.전기 구성
| SN | 이름 | 브랜드 | |
| 1 | PLC | 슈나이더 | |
| 2 | 터치 스크린 | 슈나이더 | |
| 3 | 인버터 | 슈나이더 | |
| 4 | 서보 시스템 | 슈나이더 | |
| 5 | 실린더 | FTEC/AIRTAC |
5. 작업 공정
6.장점
6.1 높은 가치: 전체 기계는 고속 열차의 모양을 채택하고, 작동 상태(데이터)가 실시간으로 표시되어 아름답고 관대하며, 강한 기술 감각과 높은 등급을 가지고 있습니다.
6.2 강력한 다용도: 농약, 정밀 화학, 일용 화학, 비료, 오일 및 기타 산업의 50-1000ml 병 자동 충진 및 회전에 널리 사용됩니다.
6.3 빠른 속도: 자동 팔로우 잠수 충진 방법을 채택하여, 제품이 이동 중에 충진을 완료하여 전체 충진 과정의 정지 시간을 크게 줄이고, 충진 헤드가 병으로 자동 들어가 충진하며, 재료가 넘치지 않습니다.
6.4 듀얼 서보 모터는 충진 메커니즘을 위, 아래, 왼쪽, 오른쪽으로 이동시켜 정지 없이 충진 공정의 일관성을 보장합니다.
6.5 높은 충진 정밀도: 진왕은 PLC 프로그래밍 제어, 서보 모터 구동 동기 벨트 + 드라이브 안정적인 나사 리프팅 메커니즘을 채택하여 피스톤 이동 스트로크의 높은 정밀도를 보장하고 정확한 충진을 실현합니다.
6.6 충진 기계 재료 상자 바닥 호 디자인, 재료 배출이 깨끗하고, 사각 지대가 없고, 재료가 쌓이지 않도록 합니다.
6.7 교차 오염 방지: 충진 장치는 스트리핑 실린더 구조를 채택하여 실린더의 재료를 완전히 비울 수 있어 재료의 교차 오염을 효과적으로 방지합니다.
6.8 고품질: 나사 캡은 잠수 질소 충진 기능을 추가하여 병 내부의 재료와 공기 접촉을 차단하고 제품의 유통 기한을 연장합니다. (이 기능은 선택 사항입니다)
6.9 높은 캡핑 합격률: 캡핑은 조절 가능한 자기 토크를 가진 그리퍼 형태를 채택하여 완제품 토크가 표준을 충족하도록 보장합니다.
6.10 빠른 전환: 나사 캡은 빠른 장착 금형 설계를 채택하고, 금형 교체 시 도구가 필요 없으며, 사양 교체가 더 편리하고 빠릅니다.
