원래 장소:
중국 장수
브랜드 이름:
JWIM
모델 번호:
CDP-8AJ
CDP-8AJ마이크로컴퓨터 선형 충전기
1.소개
CDP-8AJ 마이크로 컴퓨터 선형 채울 기계는 좋은 유동성을 가진 구강 액체 및 다른 물질을 채울 수 있습니다. 기계는 GMP 요구 사항에 따라 설계되어 있으며, 아크 프레임을 채택하고 있습니다.직선 구조, 일정한 액체 수준 (일정한 속도), 타이밍 미터링 충전 원리를 채택하고 정확한 충전을 실현합니다. PLC 제어, 터치 인간 기계 인터페이스,전체 기계 작업은 편리하고 직관적입니다선택적 고 정밀 전자 저울 자동 무게 데이터 전송 시스템, 더 빨리 복용량 조정.

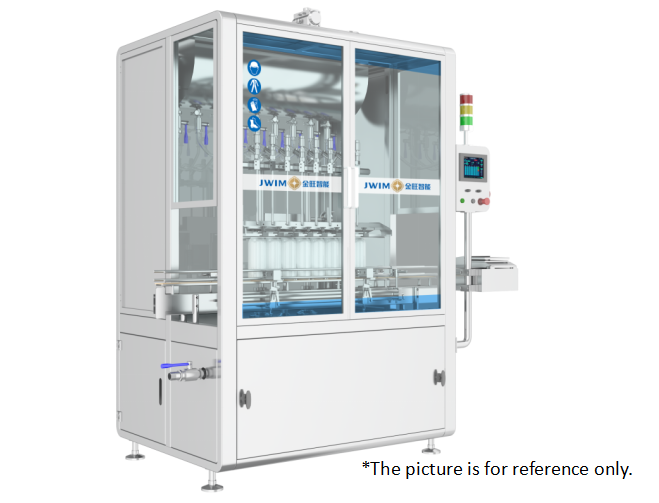

2장비 도면
3.기술 매개 변수
| 1 | 충전 용량 |
100ml 병 ≤3200BPH 500ml 병 ≤1500BPH 1000ml 병 ≤1000BPH *물로서의 매개체, 제품의 크기, 포장재, 재료 특성 등에 따라 달라집니다. |
| 2 | 사용 된 병 | 둥근 병:Φ40-95mm 병 높이 80-230mm |
| 3 | 정밀 채우기 |
±1g ((50-100mL) ±2g ((100-500mL) ±3g ((500-1000mL) * 측정 정확도는 재료의 특성, 충전량 및 공급 장치에 따라 다릅니다. |
| 4 | 입구 높이 | 2300mm |
| 5 | 입구 지름 | Φ35mm |
| 6 | 충전 노즐의 외부 차원 | Φ12mm |
| 7 | 최소 병목 | ≥Φ16mm |
| 8 | 공기 출처 | 00.6~0.8MPa |
| 9 | 전력 공급원 | ~ 380V 50Hz/0.7KW |
| 10 | 외부 차원: | 1695 × 970 × 2430mm ((L × W × H) |
| 11 | 무게 | 약 500kg |

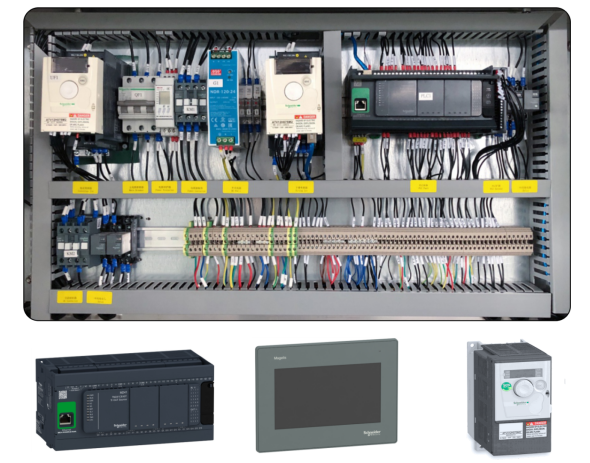

4.전기 구성
| S.N. | 이름 | 브랜드 | |
| 1 | PLC | 슈나이더 | |
| 2 | 터치 화면 | 슈나이더 | |
| 3 | 주파수 변환기 | 슈나이더 | |
| 4 | 광전기 계산 | 병든 | |
| 5 | 전원 공급 장치 전환 | 슈나이더 | |
| 6 | 압력 스위치 | SMC | |
| 7 | 실린더 | FTEC | |
| 8 | 소레노이드 밸브 | FTEC | |
| 9 | 버튼 | 슈나이더 | |
| 10 | 경보등 | 슈나이더 | |
| 11 | 차단기 | 슈나이더 |
5.작업 과정
6.어드밴스태그
6.1 그것은 수의학, 정제 화학, 일일 화학, 비료, 석유 및 기타 산업에서 50-1000mL 병의 자동 채용에 널리 사용됩니다.

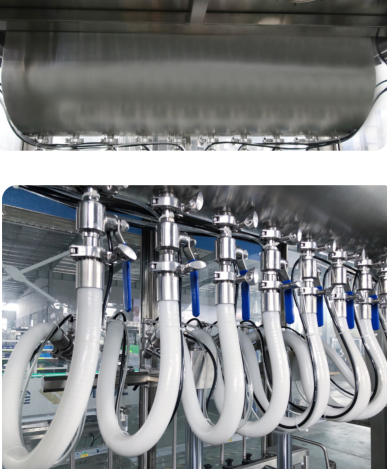

6.2 재료 상자는 원형 아크 바닥으로 설계되었습니다, 그리고 재료는 더 철저하게 배수되고, 청소를 위해 죽은 구석이 없습니다. 채식 기계의 밸브는 빠른 설치 설계를 채택합니다.해체 및 청소에 편리합니다.소재 상자에는 청소 공이 포함되어 있으며 청소에 더 편리합니다.
6.3 전기 제어 시스템은 슈나이더 구성, 통합 전기 제어 시스템을 채택합니다. 더 안정적이고 신뢰할 수 있으며 안전하고 친환경적이며 낮은 에너지 소비입니다.

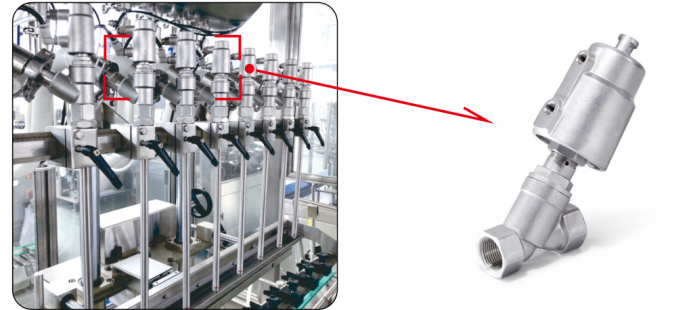

6.4.Qingdao ESG 통합 정밀 casting 각자 좌석 밸브를 사용하여,겉모습이 멋지고, 장수 기간이 길고, 설치가 쉬우며, 충전 용량은 안정적이고, 내구적이며, 신뢰할 수 있습니다.
6.5전자 무게 시스템, 복용량 조절은 하나의 버튼으로 완료됩니다. (이 기능은 선택적입니다.)

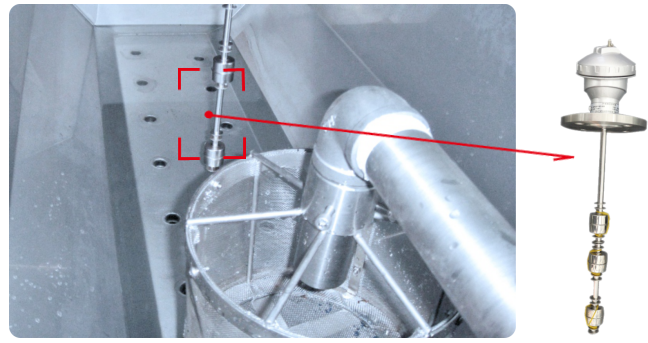

6.6.공급 파이프는 분리 가능한 필터로 장착됩니다-화면채식 밸브가 불순물 때문에 채식 정확성과 밸브의 수명에 영향을 미치지 않도록 하기 위해,높은 액정수준과 낮은 액정수준을 감지하고, 비정상적인 액정수준을 방지하기 위한 소음 및 빛 경보 장치가 추가됩니다.
6.7전체 기계는 고품질 SUS304 스테인리스 스틸로 만들어졌습니다.경화 방지 성능이 좋은 스테인리스 스틸 및 완화 된 유리 문 덮개 외면 덮개는 농화학 생산 환경에 더 잘 적응하는 기계 몸을 봉인합니다.충전 머리의 위의 예약 된 공기 출구는 직경 Φ (120mm), 충전 과정에서 생성된 폐가스를 배출하기 위해 공장 공기의 공감 시스템에 연결될 수 있습니다.
