원래 장소:
중국 장수
브랜드 이름:
JWIM
모델 번호:
FX-1D

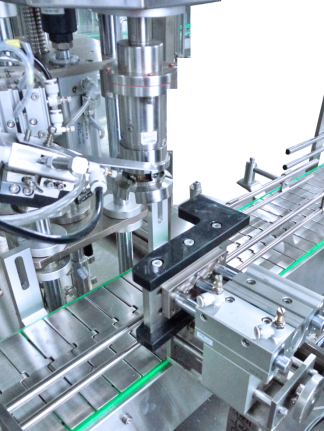

FX-1D 자동 단일 헤드 캡핑 기계
1. 소개
본 기계는 캡 이송 메커니즘, 캡 잡기 및 캡핑 메커니즘, 컨베이어 메커니즘 및 제어 시스템으로 구성됩니다.
전체 기계는 구조가 간단하고 조정이 용이하며 5-30L 드럼의 자동 캡핑에 적합합니다.
2.기술 매개변수
| 1 | 생산 능력 |
≤500 BPH *실제 용량은 제품 크기, 포장 재료, 재료 특성 등에 따라 다릅니다. |
| 2 | 자격률 | 99.9% |
| 3 | 적용 가능한 배럴 유형 | 최소: 200×140×320mm 최대: 290×260×410mm |
| 4 | 병뚜껑 사양 |
Φ35-75mm H20-40mm *뚜껑 높이가 뚜껑 지름을 초과하지 않는 것이 좋습니다. |
| 5 | 공기압 | 0.6~0.8MPa |
| 6 | 전원 | ~220V 50Hz |
| 7 | 전력 | 1.2KW |
| 8 | 무게 | 700Kg |
| 9 | 전체 치수 | 2495×1500×2150mm(L×W×H) |
3.전기 구성
| SN | 이름 | 브랜드 | |
| 1 | PLC | 슈나이더 | |
| 2 | 터치 스크린 | 슈나이더 | |
| 3 | 인버터 | 슈나이더 | |
| 4 | 카운팅 광전자 | Sick | |
| 5 | 스위칭 전원 공급 장치 | 슈나이더 | |
| 6 | 압력 스위치 | SMC | |
| 7 | 공압 실린더 | FTEC/AIRTAC | |
| 8 | 솔레노이드 밸브 | FTEC | |
| 9 | 버튼 | 슈나이더 | |
| 10 | 차단기 | 슈나이더 |
4.작업 과정
① 캡핑 (터렛형 캡핑, 캡핑 홈으로 정방향 캡핑, 캡핑 장치로 역방향 캡핑)
② 배럴로 투입 (회전 캡 투입 전, 벨트를 사용하여 배럴을 잡고 배럴로 투입)
③ 뚜껑 잡기 (금형을 사용하여 뚜껑을 집게 아래로 긁어 삼중 턱 집게로 뚜껑을 잡고 뚜껑 회전 준비)
④ 캡핑 (금형 위치 지정으로 캡핑)
⑤ 배럴 배출 (캡핑 완료, 장비에서 배럴 배출)
5. 적용 가능한 배럴 유형
농약, 정밀 화학, 일용 화학, 비료, 오일 및 기타 산업의 5-30L 사각형, 평면 배럴 자동 캡핑에 널리 사용됩니다.
6. 장점
6.1 전체 기계는
프랑스 슈나이더 구성
을 채택하고 통합된 전자 제어 시스템으로 더욱 안정적이고 신뢰할 수 있으며 안전하고 친환경적이며 저에너지 소비입니다.6.2 대형 캡핑 장치로 캡핑 조절이 용이하며 모든 종류의 범용 캡 유형에 적합합니다. 6.3
고정밀:
독립 모터 캡핑, 캡 손상 없이 조절 가능한 토크로 일정한 캡핑 토크와 높은 합격률을 보장합니다.
