원래 장소:
중국 장수
브랜드 이름:
JWIM
모델 번호:
DGD-220BJ

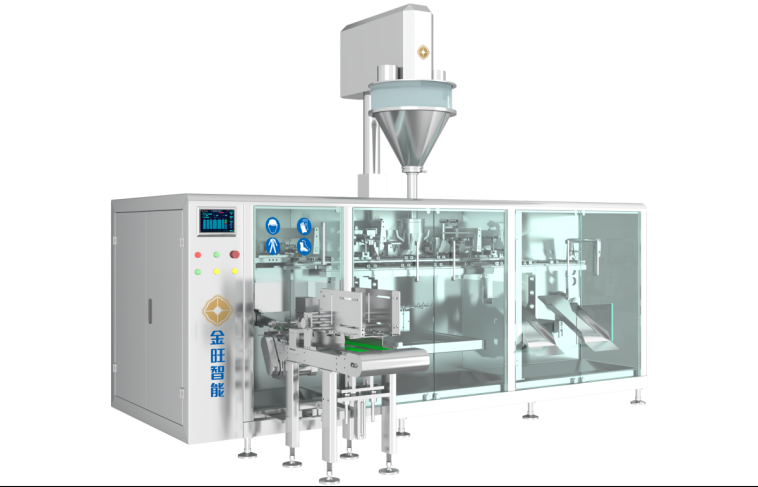

DGD-220BJ Automatic Horizontal Preformed Bag Packing Machine
1.소개
DGD-220BJ 자동 수평 사전 제작 백 포장기는 백 취출 메커니즘, 백 개방 메커니즘, 송풍 메커니즘, 충진 메커니즘, 열 밀봉, 냉간 밀봉 및 성형 등을 포함합니다. 각 메커니즘의 협응 동작은 기계적 링키지 및 캠 구조를 통해 완료되며, 위치 신호는 메인 샤프트의 엔코더에 의해 피드백됩니다. PLC의 프로그래밍 가능한 제어 하에 백 취출 → 백 개방 → 감지 → 충진 → 밀봉 → 완제품의 기능이 실현됩니다.
이 기계는 합리적인 설계와 참신한 외관을 갖추고 있습니다. 아크형 프레임을 채택하고 완전한 집진 시스템을 갖추고 있어 안전 및 환경 보호 생산 요구 사항을 충족합니다. 동시에, 필러를 교체함으로써 이 기계에서 분말 및 과립과 같은 다양한 재료의 자동 충진을 실현할 수 있습니다. 다양한 종류의 사전 제작 백 제품의 포장 생산에 적합합니다.
2.장비 치수
3.기술 매개변수
| 1 | 생산 능력 |
100g: 45-50 팩/분; 200g: 35-45 팩/분; 500g: 25-35 팩/분;*실제 생산 능력은 제품 크기, 포장재, 재료 특성 등에 따라 다릅니다. |
| 2 | 적용 범위 | 최소 120×140mm, 최대 215×300mm |
| 3 | 포장 용량 | ≤500g*충진 용량 범위는 원료의 물리적 특성 및 공급 장치에 따라 다릅니다. |
| 4 | 정확도 |
50g, ±0.5g; 100-200g, ±1g; 300-500g, ±3g *측정 정확도는 재료 특성, 충진량 및 공급 장치에 따라 다릅니다. |
| 5 | 공기 압력 | 0.6-0.8MPa |
| 6 | 공기 소비량 | 700L/min |
| 7 | 전력 | ~380V 50Hz/4.5KW |
| 8 | 치수 | 3350×2180×1400mm(L×W×H)*분말 충진 장치 제외 |
| 9 | 무게 | 약 4500Kg |
4.전기 구성
| SN | 이름 | 브랜드 | |
| 1 | PLC | INOVANCE | |
| 2 | 터치스크린 | INOVANCE | |
| 3 | 온도 제어 모듈 | Delta | |
| 4 | 압력 스위치 | SMC | |
| 5 | 광전 센서 | SICK | |
| 6 | 소형 회로 차단기 | Schneider | |
| 7 | 주파수 변환기 | INOVANCE | |
| 8 | AC 접촉기 | Schneider | |
| 9 | 회전 엔코더 | OMRON |
5. 장점
5.1 이 장비는 주로 다양한 종류의 사전 제작 백 제품 생산에 사용됩니다. 포장이 아름답고 잘 형성되어 있습니다. 포장재 및 재료의 낭비가 거의 없습니다.

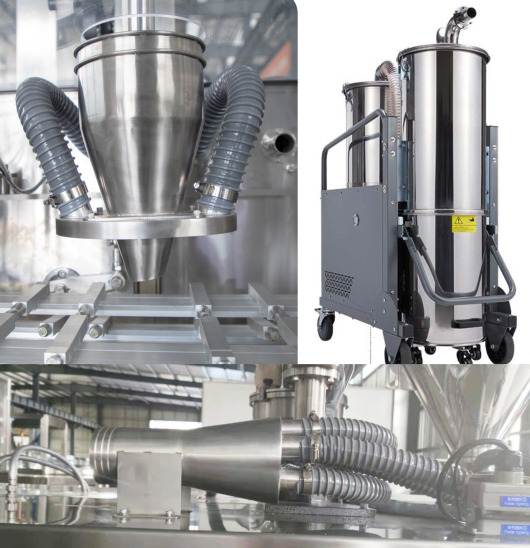

5.2 더 친환경적: 전체 기계는 기계 내부의 먼지를 격리하는 밀폐형 설계를 채택하고 스테인리스 스틸 집진 파이핑 시스템을 갖추고 있어 환경 친화적이며 오염이 없습니다. (집진 파이프 및 집진기는 선택 사항입니다)

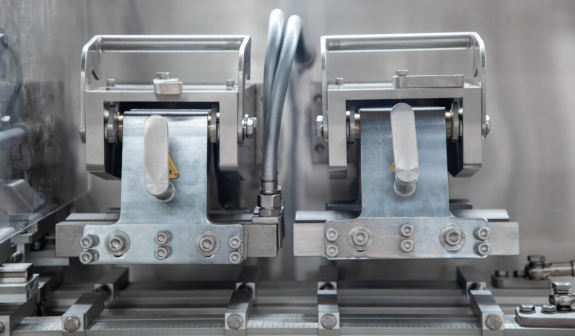

5.3 쉬운 유지 보수: 위로 열리는 다리미 블록 구조로 유지 보수 및 청소가 용이합니다.
5.4 비용 절감: 독특한 백 개방 감지 기능으로 백이 열리지 않으면 충진 및 열 밀봉이 되지 않아 백을 재사용할 수 있으며 재료 낭비가 없습니다.
5.5 스페인 캠 기술을 사용하여 캠은 일반적으로 내부 캠을 사용하며 움직이지 않고 작동 정확도가 더 높습니다.

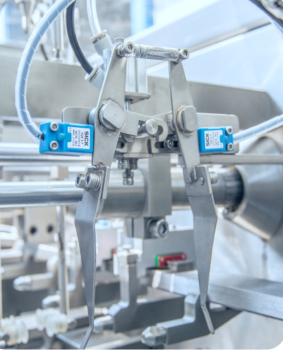

5.6 백 취출 구조가 최적화되어 백 흡입 시간을 연장하고 백 취출을 더 정확하게 만듭니다. 동시에 대용량 백 배치 메커니즘은 약 300-500개의 백을 저장할 수 있습니다. 장비가 작동 중일 때 백 배치 빈도를 줄이고 생산 효율성을 향상시킬 수 있습니다.
5.7 더 내구성: 정교한 설계 기술과 수입 CNC 센터 부품 가공, 높은 정밀도 및 높은 표준은 각 부품의 안정성과 내구성을 보장합니다.
5.8 온도 제어 통합 모듈: 온도 변화를 실시간으로 모니터링하고 터치 스크린 작동 제어로 한눈에 명확하게 볼 수 있어 장비 작동의 안정성과 신뢰성을 최대한 보장합니다.
5.9 진공 펌프가 내장되어 있어 외부 공기 압력 변동이 백 로딩 및 백 개방에 미치는 영향을 줄입니다.
5.10 전체 기계 하단에 사다리꼴 물 탱크가 있으며 배수구는 하수관에 연결되어 청소 및 배수가 더 편리합니다.
