원래 장소:
중국 장수
브랜드 이름:
JWIM
모델 번호:
DXD-180D
DXD-180D자동 수평 필름 롤 포장기
1.소개
장비에는 모터 필름 분리, 백 성형, 백 바닥 밀봉, 중간 밀봉, 수직 밀봉, 서보 백 당김, 전단, 백 개방 및 충전, 백 이송, 백 상단 밀봉 및 기타 메커니즘이 포함됩니다. 모터는 메인 샤프트의 각 캠을 구동하여 각 메커니즘의 조화로운 동작을 완료하고, 메인 샤프트의 인코더는 위치 신호를 피드백합니다. PLC의 프로그래밍 가능한 제어에 따라 필름 롤 → 백 성형 → 백 제조 → 충전 → 밀봉 → 완제품 운송이 실현됩니다. 이 기능은 롤 필름 백의 완전 자동화 생산을 실현합니다.
기계는 합리적인 디자인과 참신한 외관을 가지고 있습니다. 표준 스트라이프 씰링을 채택합니다. 충진기를 교체하면 분말, 과립, 현탁제, 유화성 농축액, 수성제 등 다양한 원료를 자동으로 충진할 수 있습니다. 전체 기계는 SUS304 스테인레스 스틸로 만들어져 부식성이 강한 재료에 대한 부식 방지 효과가 좋습니다. 플렉시글라스 외부 커버는 먼지 누출을 방지하고 환경 친화적이며 무공해입니다.
2.장비 차원
3.기술적인 매개변수
| 1 | 생산능력 |
단일 봉지: 50g: 30-43 봉지/분; 100g: 30-40 봉지/분 더블 백/더블 싱글 백: 80-120 백/분 *실제 생산능력은 제품 크기, 포장재질, 재질특성 등에 따라 달라질 수 있습니다. |
| 2 | 적용 가능한 가방 유형 | 싱글백, 더블백, 더블싱글백 |
| 3 | 패키지 크기 |
단일 가방: 70×100mm(최소); 180×210mm(최대) 더블 백/더블 싱글 백: 70×100mm(최소); 90×160mm(최대) |
| 4 | 포장 용량 |
최대 충전량: 200ml *충전 용량 범위는 원료의 물리적 특성과 공급 장치에 따라 다릅니다. |
| 5 | 채우는 정확도 |
±0.5g(50g); ±1g(100-200g); *측정 정확도는 재료 특성, 충진량, 공급 장치에 따라 달라집니다. |
| 6 | 롤 필름 크기 | 내경: Φ70-80mm 외경: ≤Φ500mm |
| 7 | 먼지 제거 파이프 직경 | Φ59mm |
| 8 | 힘 | ~380V 50Hz/5.6KW |
| 9 | 공기 소비량 | 700L/분 |
| 10 | 장비 규모 | 3525×1000×1550mm(L×W×H) |
| 11 | 총 중량 | 약 1900Kg |
4. 장점
①필름 이형 및 자동 필름 공급②리본코딩(옵션)③필름 형성④바닥씰⑤중앙 씰
⑥수직씰7다이아몬드 티어(옵션)⑧가상컷9서보 보관 가방⑩컷⑪가방을 열어보세요
⑫채우기⑬계량 피드백(옵션)⑭상단 씰⑮완제품 출력
5.전기적 구성
| SN | 이름 | 상표 | |
| 1 | PLC | 슈나이더 | |
| 2 | 터치스크린 | 슈나이더 | |
| 3 | 주파수 변환기 | 슈나이더 | |
| 4 | 서버 시스템 | 슈나이더 | |
| 5 | 컬러 마크 감지기 | SUNX 일본 비전 | |
| 6 | 스위칭 전원 공급 장치 | 슈나이더 | |
| 7 | 진공 발생기 | SMC | |
| 8 | 냉각팬 | 수논 | |
| 9 | 인코더 | 오므론 | |
| 10 | 단추 | 슈나이더 | |
| 11 | 파쇄기 | 슈나이더 |
6.장비 장점
효율적이고 안전하며 환경 친화적입니다.
6.1 더욱 단순하고 효율적인 운영 체제와 통합 지능형 시스템으로 작업이 더욱 간편해지고 클릭 한 번으로 완료할 수 있습니다.
6.2온도 조절 통합 모듈: 온도변화를 실시간으로 모니터링하여 동작상태를 한눈에 알 수 있습니다. 이는 열 밀봉 메커니즘을 효과적으로 제어하여 밀봉 신뢰성을 보장하고 포장된 제품을 사용하기 쉽고 보기 좋게 만듭니다.
6.3서보백 당김 시스템, 원클릭 입력으로 사양교체를 완료할 수 있어 포장재 손실이 적습니다.
6.4 계량 피드백 시스템: 측정 조정이 손끝에서 이루어지므로 재료 낭비가 줄어듭니다. (이 기능은 선택사항입니다)
6.5A 더 안전한 생산 환경
전체 기계의 주요 구성은 Schneider Electric 시스템(PLC 프로그래밍 가능 컨트롤러, 인간-기계 인터페이스, 서보 시스템, 주파수 변환기, 스위칭 전원 공급 장치 등)을 채택하여 더 안전하고 안정적이며 효율적이고 환경 친화적이며 더 경제적인 에너지 소비를 제공합니다.
6.6 장비 작동의 안정성과 신뢰성을 극대화하기 위한 다중 안전 보호(색상 코드 감지, 일본 SMC 진공 발생기, 공기압 감지 기능이 있는 공기 소스 프로세서, 전원 위상 시퀀스 보호기).
6.7 장기간 사용 후 장비의 아이롱 블록 부품이 끈적거리거나 백이 달라붙거나 재료가 달라붙는 것을 방지하기 위해 하단 씰, 수직 씰, 상단 씰 및 기타 부품의 표면은 모두 특수 스프레이로 만들어져 위의 상황이 발생하지 않도록 합니다.
6.8 전체 기계 프레임은 SUS304 스테인레스 스틸로 가공 및 제조되었으며 내식성이 우수합니다. 플렉시글라스 외부 커버는 먼지 누출을 방지하고 환경 친화적이며 무공해입니다.

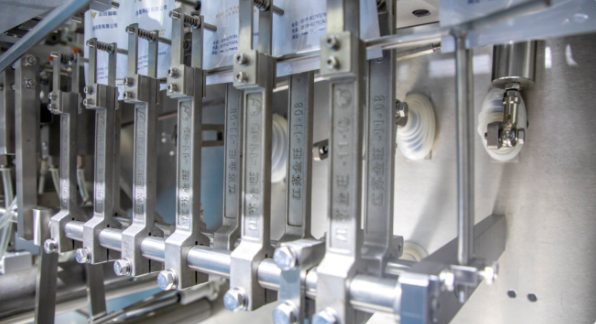

6.9 이 기계 사무실커넥팅로드 부품은 SUS304 스테인레스 스틸 주조로 만들어져 견고하고 변형이 없습니다. 다른 제조업체는 일반적으로 부러지거나 변형되기 쉬운 용접 커넥팅 로드를 사용합니다.
6.10 충전 장치의 다양성
분말, 물제, 점성제, 과립 등 충전 장치용 커넥터는 장비에 예약되어 있습니다. 소프트웨어는 또한 예약되도록 설계되었습니다. 충전 장치를 교체할 때 사용자는 커넥터를 설치하고 터치 스크린에서 기능을 호출하기만 하면 됩니다. 사용할 준비가 되었습니다.
6.11 중앙운전제어
중앙 제어 상자는 장비 중앙에 설치됩니다. 아름답고 우아하며 작동 및 유지 관리가 편리합니다. 작업자는 작업 중에 앞뒤로 달릴 필요가 없으므로 작업 효율성을 효과적으로 향상시킬 수 있습니다. 또한 용량 미세 조정, 디버깅 조그 등의 기능을 갖춘 독립된 작동 버튼 박스가 장착되어 있어 작업이 더욱 편리해졌습니다.
6.12 생산 능력을 늘리려면 이중 가위를 사용하십시오. 낱개 가방의 경우 생산 능력을 원래 기준으로 두 배로 늘릴 수 있습니다.(이 기능은 선택사항입니다)

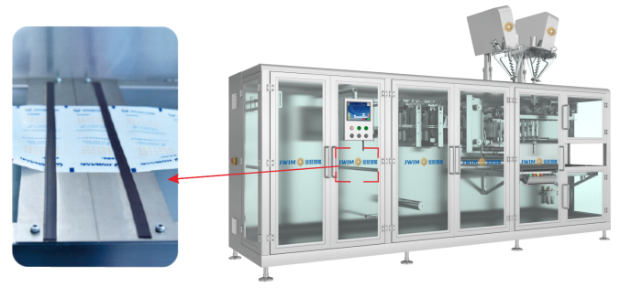

6.13 필름 교환 및 포장 장치
필름 롤을 모두 사용한 경우 장비에서 남은 필름 롤을 꺼낼 필요가 없습니다. 기계를 계속 시작하려면 이 장치의 새 필름 롤에 필름을 접착하기만 하면 포장재 손실이 줄어듭니다. (이 기능은 선택사항입니다)

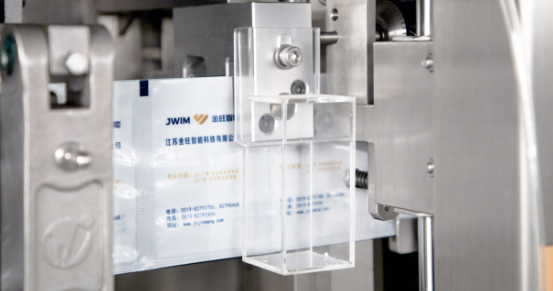

6.14 다이아몬드 찢어짐
독립적인 찢어짐 메커니즘을 채택하고 실린더는 커터를 구동하여 왕복 운동을 수행하여 찢어지기 쉽고 아름다운 찢어짐 효과를 얻습니다. 그 사용 효과는 다리미 블록을 찢는 것보다 훨씬 뛰어나며 찢는 장치에는 잔해물 수집 장치가 있습니다. (이 기능은 선택사항입니다)
