원래 장소:
중국 장수
브랜드 이름:
JWIM
모델 번호:
CC300-2-2
CC300-2-2 고정량 무게 채울 기계
1.소개
CC300-2-2 고정량 무게 충전 기계는 무게를 채택하여 현재 충전량을 실시간으로 모니터링하고 컨트롤러에 피드백합니다.큰 컨테이너를 빠르고 정확하게 채우기 위해 설정된 데이터에 따라 빠르고 느린 채우기 제어 신호를 출력합니다.. 그것은 폼과 함께 그리고없이 액체 자동 채울의 다양한 필요를 충족 할 수 있습니다. 한편, 그것은 자동 캡 해하 및 캡을 실현 할 수 있습니다.

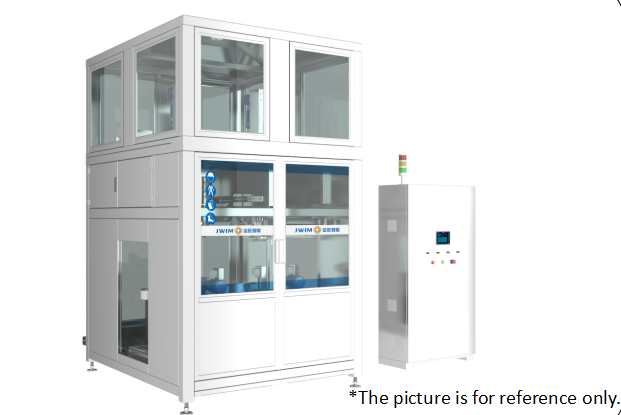

2.기계 차원
3. 컨테이너 충전 정보
분류
| 작은 개방/ 닫힌 철기 배 GB/T325.5-2015 | B형 플라스틱 드럼 | |
드럼 크기 (mm) | D * | 575±2 | 580±10 |
| D1* | 560±5 | 580±10 | |
| D3 | 575±2 | 470±10 | |
| H1* | 885±10 | 900±10 | |
| h2* | 19±1 | - | |
주입 포트 크기 (mm) | d* | 55±2 | 55±2 |
| P1* | 210±2 | 185±2 | |
| 다른 것 | L* | 200 | 200 |
4.기술 매개 변수
| 1 | 컨테이너 열 직경 | Φ55-65mm |
| 2 | 컨테이너 지름 | 충전 컨테이너 정보 표 참조. * 사용자 정의를 받아 들일 수 있습니다. |
| 3 | 충전 범위 | 200L
|
| 4 | 분할 값 | 100g |
| 5 | 정밀 채우기 | ±0.1% *1
|
| 6 | 용량 | 40-45배/시간 ((200L) *2
|
| 7 | 제품 공급 높이 | 2198mm |
| 8 | 공기 압력 | 00.6~0.8MPa |
| 9 | 전력 공급원 | ~ 380V 50Hz/3KW |
| 10 | 외부 차원 | 1800×1760×3255mm (L×W×H) |
| 11 | 무게 | 약 1200kg |
*1 표시된 정확도는 장비가 공장을 떠나기 전에 물 테스트의 정확성입니다.
실제 충전 정확도는 고객 재료의 점도, 온도, 입압 안정성 및 다른 필드 조건의 영향으로 다릅니다.
*2 표시된 용량은 장비가 공장을 떠나기 전에 물로 테스트 용량에 기초합니다.
실제 충전 속도는 고객의 현장에서 들어오는 파이프 라인 압력과 유동률에 기인합니다.
재료의 점성과 폼 인수는 다릅니다.표면 채용과 표면 채용 및 바닥 채용과 같은 구성 요구 사항의 차이도 실제 생산 용량에 영향을 줄 것입니다..
5.전기 구성
| SN | 이름 | 브랜드 | |
| 1 | 무게 시스템 | 메틀러 토레도 | |
| 2 | PLC | 슈나이더 | |
| 3 | HMI | 슈나이더 | |
| 4 | 인버터 | 슈나이더 | |
| 5 | 계산 센서 | 병든 | |
| 6 | 근접 스위치 | 슈나이더 | |
| 7 | 압력 측정기 | SMC | |
| 8 | 실린더 | FTEC | |
| 9 | 소레노이드 밸브 | FTEC | |
| 10 | 버튼 | 슈나이더 | |
| 11 | 경보등 | 슈나이더 | |
| 12 | 회로 차단기 | 슈나이더 |
6.장점
6.1. 프로세스: 수동 드럼 배치·자동 드럼 공급·자동 캡 해상·자동 무게 채우기·자동 캡 해상·자동 드럼 배하 (비: 캡 해상 후,캡 컨베이어를 통해 캡 스테이션에 캡 준비).

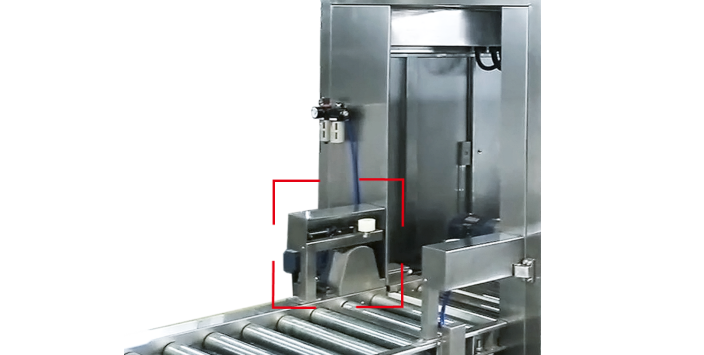

6.2드럼 공급, 드럼 분할 및 드럼 유지 장치정밀하고 단단한 드럼 분할 및 빈 드럼에 대한 버킷 유지 메커니즘을 달성하기 위해 연결 막 메커니즘을 밀어 두쪽에서 실린더를 채택충전이 완료되면, 전체 드럼이 다음 역으로 운반 될 때, 버킷 보유 실린더는 철수하고 빈 버킷은 충전 기계로 들어갑니다.

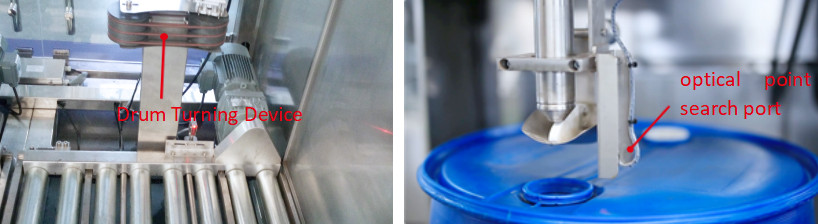

6.3. 두 개의 빈 드럼은 통합 기계로 단위로 들어옵니다. 드럼은 롤러에 의해 배치됩니다, 자동 캡 배하, 충전 노즐은 자동으로 드럼 열을 목표로, 충전 노즐 아래로 이동,빠른 & 느린 채우기충전 후 노즐이 올라갑니다. 자동 캡링, 채워진 배구 밖으로 나가 빈 배구에 들어갑니다.

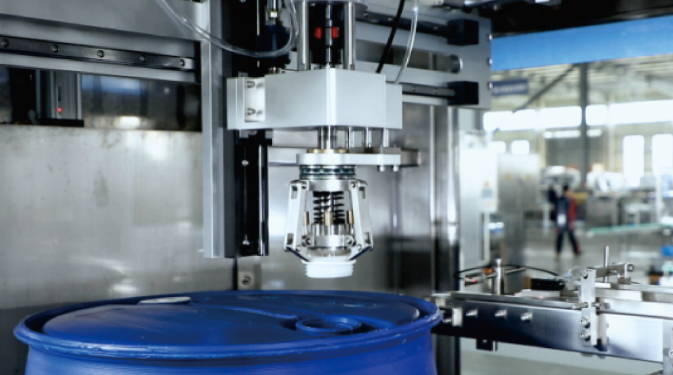

6.4. 자동 캡 해제 및 캡 시스템: 그것은 자동 캡 해제 및 드럼에 캡을 할 수 있습니다. (물 방지 캡은 수동으로 다루어야 합니다)
6.5전체 충전 속도에 영향을 미치지 않고 충전의 정확성을 보장하기 위해 빠르고 느린 충전 밸브가 채택됩니다. 충전 노즐 다이빙 메커니즘으로,그것은 액체의 표면에 또는 아래에 둘 다 채울 수 있습니다., 폼이 없거나 약간 폼이 있는 제품을 채울 수 있습니다.
6.6고 정밀: 높은 정밀을 보장하기 위해 무게 채우기 (US Mettler Toledo Weighing Sensor)

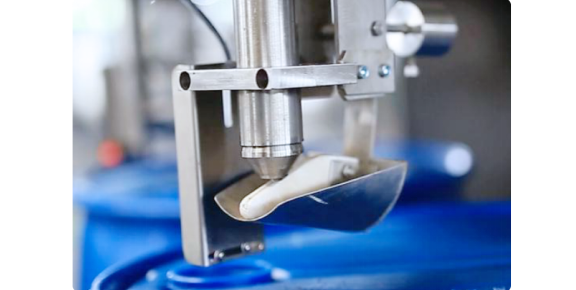

6.7충전 머리는 회전 액체 컵이 장착되어 있습니다.액체 컵은 제품 누출 및 컨테이너 오염을 방지하기 위해 충전 머리에 잔류 물질을 수집합니다..
6.8이 기계는 프랑스 슈나이더 제어 시스템을 사용하여 작동 안정성을 제어합니다. 한편, 제어 시스템은 낮은 에너지 소비를합니다.다른 제조업체가 사용하는 다양한 브랜드와 비교하면, 프랑스 슈나이더 제어 시스템은 높은 수준의 보호, 안정적인 신뢰성 및 안전 수준, 서비스 수명, 특히 후속 업그레이드에서 더 많은 장점을 가지고 있습니다.
6.9공기 출구는 기계 상단에 예약되어 있으며 작업실 생산 환경을 보장하기 위해 고객의 공기 전환 시스템과 연결 할 수 있습니다.
6.10여러 작업 스테이션: 시장 경험에 따르면, 기계는 캡 해하, 캡 및 채우기를 분리 할 수 있습니다. 각 작업은 고 효율성을 달성하기 위해 개별적으로 작동합니다.정밀도와 오차가 없습니다..
