원래 장소:
중국 장수
브랜드 이름:
JWIM
모델 번호:
GX-16-6B

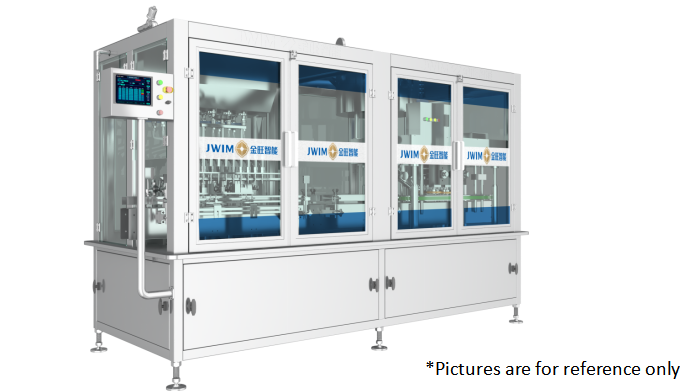

GX-16-6B 통합 채우기&뚜?? 기
1.소개
GX-12-6B 자동 통합 채우고 캡링 기계, 채우는 부분은 세르보 모터와 볼륨 미터링 채울 원칙에 의해 구동되며, 채울 용량의 높은 정밀도를 실현합니다.그것은 PLC 제어를 채택, 모든 작업은 터치 스크린에서 수행 할 수 있습니다. 캡 공급, 캡 스크래치, 압축, 클램핑 및 컨베이어로 구성 캡 부분입니다.
기계는 컴팩트한 구조, 작은 점유 면적, 통합 된 채우고 하나의 SUS304 프레임과 더 안전한 단단한 유리 문 덮개를 가지고 있습니다.환경 친화적이고 청소가 쉽다.
2.기계 차원
3.기술 매개 변수
| 1 | 용량 |
20ml: ≤4500 BPH 용량은 제품, 드럼 및 제품 특성에 따라 다릅니다. |
| 2 | 적용 가능한 병 | 직경: Φ20-60mm 높이:50-150m |
| 3 | 적용 가능한 최대치 | 캡 직경: Φ20-50mm 높이:15-40m |
| 4 | 정밀 채우기 |
20ml:±0.5g *용량은 제품, 드럼 및 제품 특성에 따라 다릅니다. |
| 5 | 제품 공급 높이 | 1980mm |
| 6 | 제품 공급 지름 | Φ26mm |
| 7 | 충전 노즐 외부 지름 | Φ9mm |
| 8 | 미니 열 직경 | ≥Φ13mm |
| 9 | 공기 압력 | 00.6~0.8MPa |
| 10 | 전력 공급원 | ~ 380V 50Hz/2.95KW |
| 11 | 외부 차원 | ~1100Kg |
| 12 | 무게 | 3420×1180×2078mm ((L×W×H) |
4.전기 구성
| SN | 이름 | 브랜드 | |
| 1 | PLC | 슈나이더 | |
| 2 | HMI | 슈나이더 | |
| 3 | 인버터 | 슈나이더 | |
| 4 | 세르보 시스템 | 슈나이더 | |
| 5 | 실린더 | FTEC/AIRTAC |
5.
장점
5.1 농화학, 화학, 비료, 개인 관리 제품, 석유 및 기타 관련 산업에서 20-100ml의 자동 충전 및 나사 캡에 널리 사용됩니다.
5.2 제어 시스템은 프랑스 슈나이더를 사용, 통합 제어 시스템은 더 안정적이고 안전하고 친환경적이며 낮은 에너지 소비입니다.
5.3 진완의 사용슈나이더 PLC 제어, 서보 모터 동시 벨트 + 안정적으로 작동 하는 이중 나사 막대 상승 구조를 구동피스톤 이동과 충전의 높은 정밀도를 보장합니다.
5.4100ml 피스톤은 작은 부피의 충전 정밀도를 보장합니다.
5.5 나사 뚜?? 부분 은 좋은 다재다능성, 편리한 조정 및 추가 형식 없이 경제적인 응용을 가지고 있습니다. 최신 뚜?? 바퀴 재료는 뚜?? 에 어떤 손상을 주지 않습니다.형성 클램핑 벨트는 내구성 있습니다.
5.6 캡 서터 자동 검사 장치와 함께 설치, 캡 엘리베이터는 충분한 캡이 없다면 자동으로 시작됩니다. 이것은 캡의 공급을 보장합니다.
