원래 장소:
중국 장수
브랜드 이름:
JWIM
모델 번호:
GXT1000-4CK
GXT1000-4CK다섯이슈에스검색에프병들다& 기음애핑 중아프네
1.소개
이 장비는 배럴 입 위치 지정, 고도로 자동화된 구조 설계, 캡 하역, 충전 및 캡핑을 하나의 기계에 통합하기 위한 시각적 주소 지정 방법을 채택하여 작업자의 노동 강도와 환경 오염을 크게 줄입니다. 그것은 다양한 종류의 액체의 자동 충전 요구를 충족할 수 있으며 비발포 및 발포 액체의 충전을 충족할 수 있습니다.
현재 충전량을 실시간으로 모니터링하고 컨트롤러에 피드백하는 계량 방법을 채택하여 설정된 데이터에 따라 빠르고 느린 충전 제어 신호를 출력하여 더 큰 충전 사양에 대해 빠르고 정확한 충전을 실현합니다.
2.용기 정보 채우기
| 품목 분류 | 소형 개폐 스틸 드럼 GB/T325.5-2015 | 플라스틱 드럼 B GB18191-2008 | |
| 배럴 크기(mm) | 디 * | 575±2 | 580±10 |
| D1* | 560±5 | 580±10 | |
| D3 | 575±2 | 470±10 | |
| H1* | 885±10 | 900±10 | |
| h2* | 19±1 | - | |
| 주입구 크기(mm) | 디* | 55±2 | 55±2 |
| P1* | 210±2 | 185±2 | |
| 기타 | 용량 L* | 200 | 200 |
3.용기 정보 채우기
| 이름 | 피아라메테아르 자형 | 아르 자형표시 |
| 공칭 부피(L) | 1000 | |
| 공칭 부피(L) | 1050 | |
| 길이(mm) | 1200 | |
| 폭(mm) | 1000 | |
| 트레이 포함 높이(mm) | 1160 | |
| 채우는 출구 직경 (mm) | 150 | |
| 토출구 직경(mm) | 50 | |
| 포크 개구부(mm) | 100 | |
| 마킹 플레이트(개) | 1 | |
| 내부 포장 중량(kg) | 14.0 | |
| 총 중량(kg) | ~54 |
4.기술적인 매개변수
| 1 | 채우는 범위 | 200-1000kg |
| 2 | 점진적인 가치 | 200g |
| 3 | 채우는 정밀도 | <±1‰ * ① |
| 4 | 채우는 속도 | 200L: 35BPH 이하 1000L: 9BPH* ② |
| 5 | 캡핑 사양 | 200L배럴Φ50-Φ70mm 톤 버킷 뚜껑Φ150-Φ200mm |
| 6 | 적용 가능한 통 직경 | 200L배럴:550-600mm,톤 버킷:1000×1200×1100mm |
| 7 | 들통 높이 | 900-1100mm |
| 8 | 주변 온도 범위 | 0-40℃ |
| 9 | 상대습도 | 56-78%, 비응축 |
| 10 | 전원공급장치 | ~380V 50Hz/5KW |
| 11 | 공기의 압력 | 0.6-0.8MPa |
| 12 | 재료 압력 | ≤0.2MPa |
| 13 | 피드 오프닝 높이 | 2830mm |
| 14 | 공급 포트의 직경 | Dn50 표준 플랜지 |
| 15 | 전반적인 차원 | 2500×2600×3600mm(가로x세로x세로) |
* ①표시된 정밀도는 장비가 공장에서 출고되기 전 수질 테스트의 정밀도이며,
실제 충전 정확도는 고객의 재료 점도, 온도, 유입 압력 안정성 및 기타 현장 조건에 따라 달라집니다.
* ② 수질시험 용량은 공장 출고 전 장비 기준으로 표기된 용량,
고객 현장의 유입 파이프 압력, 유량 크기로 인한 실제 충전 속도. 실제 충전 속도는 고객 현장의 유입 파이프라인 압력, 흐름 크기, 재료 점도 및 거품에 따라 달라집니다.
액체 표면 채우기 및 액체 표면 아래 채우기, 배럴 바닥 채우기 및 기타 구성 요구 사항도 실제 용량에 영향을 미칩니다.
5.전기적 구성
| SN | 이름 | 상표 | 그림 |
| 1 | 계량 시스템 | 메틀러 토레도 | |
| 2 | PLC | 슈나이더 | |
| 3 | 터치스크린 | 슈나이더 | |
| 4 | 인버터 | 슈나이더 | |
| 5 | 광전 계산 | 아픈 | |
| 6 | 근접 스위치 | 슈나이더 | |
| 7 | 압력 스위치 | SMC | |
| 8 | 솔레노이드 밸브 | FTEC | |
| 9 | 버튼 | 슈나이더 | |
| 10 | 경고등 | 슈나이더 | |
| 11 | 파쇄기 | 슈나이더 |

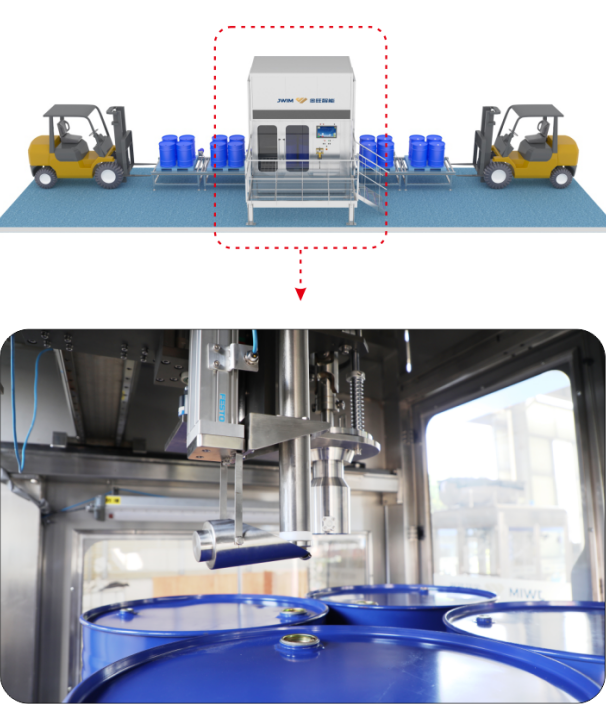

6.200L —— 채우는 모드
충전 기계에 4개의 빈 배럴 팔레트, 캡을 내릴 입에 대한 시각적 자동 검색, 헤드 자동 대응 충전, 헤드 아래로 채우기, 빠른 플러스, 느린 플러스, 차단 밸브 양, 헤드 상승 채우기, 캡 입구 자동 검색, 전체 배럴 아웃, 빈 배럴 안으로.

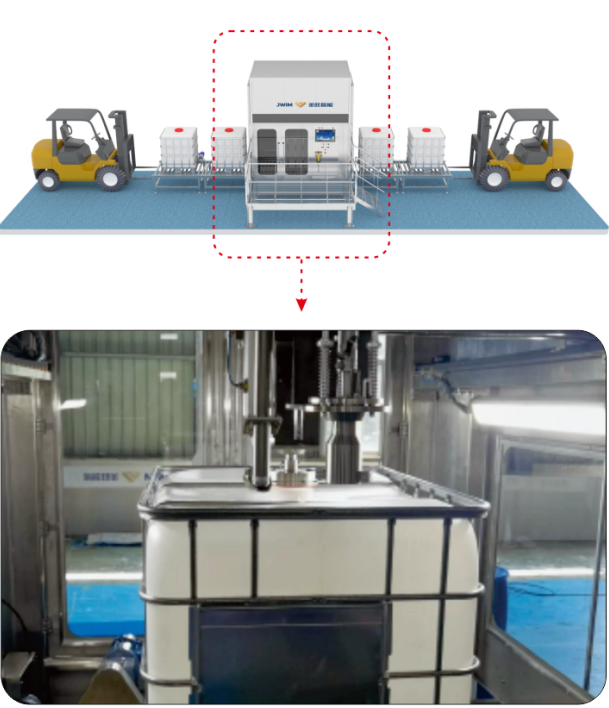

7.톤 드럼 - 충전 모드
충전 기계 위치에 단일 빈 배럴 팔레트, 캡을 내릴 입에 대한 시각적 자동 검색, 헤드 자동 대응 충전, 헤드 아래로 채우기, 빠른 플러스, 느린 플러스, 차단 밸브 양, 헤드 상승 충전, 캡 입구 자동 검색, 배럴에서 전체 배럴, 빈 배럴로.
8.
이점
8.1높은 정밀도:계량 및 충전 시스템 채택(미국 METTLER TOLEDO 로드셀)충전 및 측정의 높은 정밀도를 보장합니다.

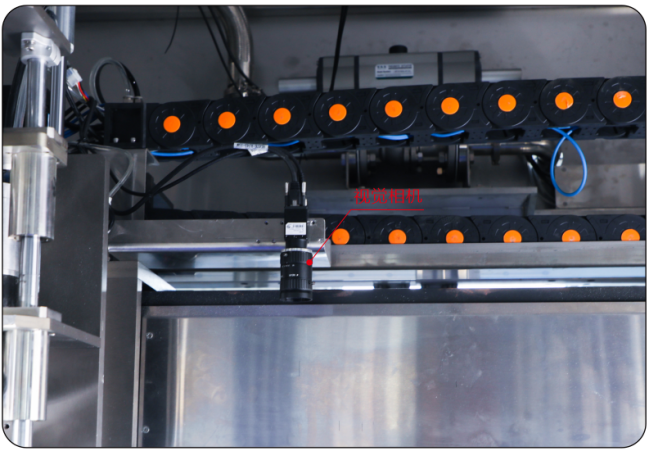

8.2시각적 위치 지정 및 주소 지정:단일 배럴 또는 4개의 배럴 팔레트를 주유소에 넣고 산업용 카메라를 통해 캡을 제거하고 캡을 채우는 입을 찾습니다.

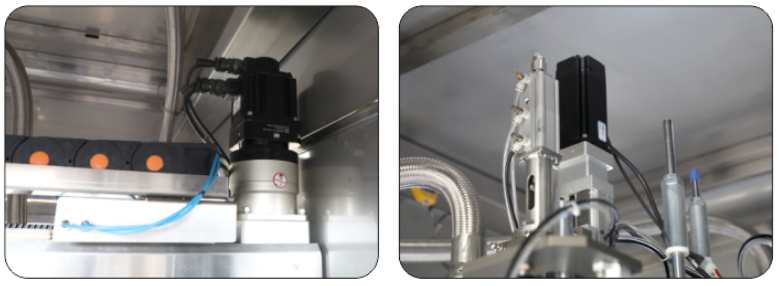

8.3정확한 위치 지정:충전 헤드의 수평 및 수직 이동과 리프팅은 서보 모터에 의해 제어되어 전체 통과율을 보장합니다.
8.4폭넓은 적용 가능성:충전 및 캡핑은 1-2 구조, 즉 1개의 충전 헤드, 200L 드럼용 1개 캡핑 헤드, 톤 드럼용 1개 캡핑 헤드를 채택하여 각 드럼 유형의 요구 사항을 충족할 수 있습니다.

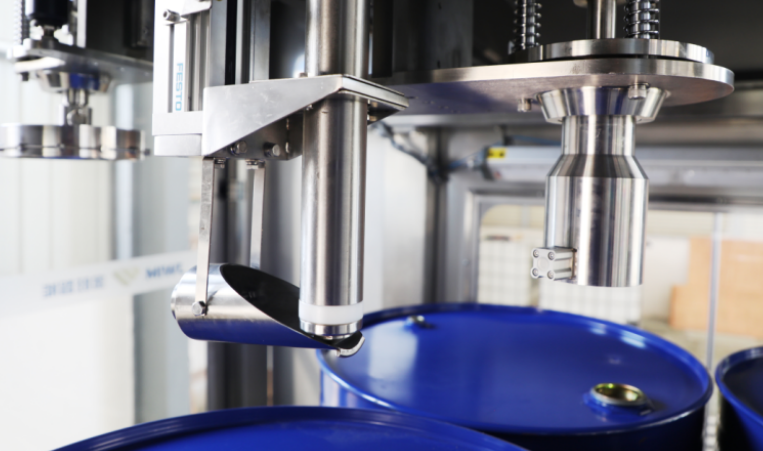

8.5떨어지는 없음:충전이 완료된 후 액체 수용 컵은 충전 헤드의 잔류 물질을 자동으로 수집하여 충전 시스템에 떨어지는 물질이 없는지 확인합니다.

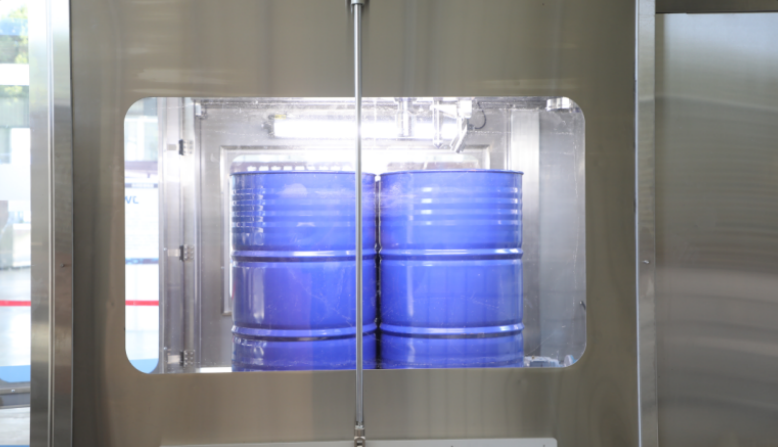

8.6자동 슬라이딩 도어:빈 드럼이 드럼 롤러로 이송되면 슬라이딩 도어가 자동으로 열리고 빈 드럼이 자동 입 검색 스테이션으로 이송됩니다.
8.7 전체 충전 속도에 영향을 주지 않고 계량 정확도를 보장하기 위해 빠르고 느린 충전 속도를 채택합니다. 모듈 다이빙 메커니즘을 사용하면 액체 표면 위 또는 아래에 충전을 채택하여 거품이 없거나 약간 거품이 나는 재료를 채우는 데 적합합니다.
8.8 충전 헤드는 배럴을 치는 경보 기능을 채택하여 현장 직원에게 시간에 맞춰 조정하도록 상기시킵니다. 캐핑 헤드는 유연한 버퍼와 자체 위치 지정 입 탐색 기능으로 설계되어 캐핑 통과율을 효과적으로 향상시킵니다.

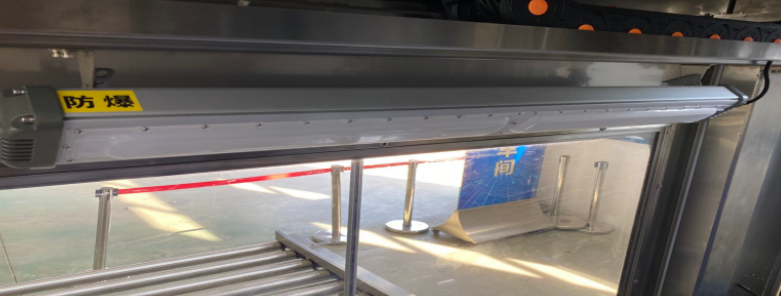

8.9 주요 기계에는 방폭 조명이 장착되어있어 직원이 야간에 작업하기에 편리하고 동시에 방폭 요구 사항을 충족합니다.
8.10 전체적인 기계는 채택합니다최신 슈나이더 전기 제어 시스템,안정적인 제어와 상대적으로 낮은 에너지 소비로.
