원래 장소:
중국 장수
브랜드 이름:
JWIM
모델 번호:
GXG-3-1K

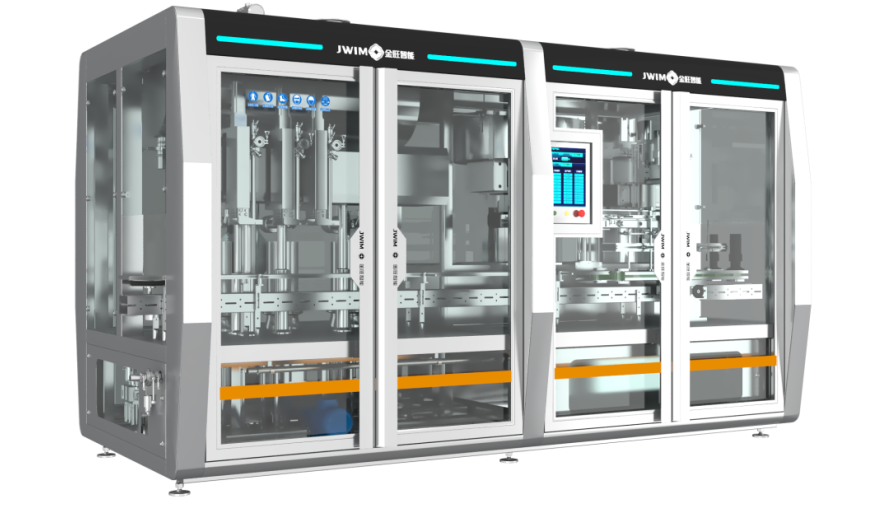

GXG-3-1K 추종형 충진 및 캡핑기
1.제품 소개
GXG-3-1K 충진 및 캡핑기는 인라인 구조입니다. 충진부는 서보 모터 구동 추종 충진 및 용적 계량 충진 원리를 채택하여 고속 및 고정밀 충진을 실현합니다.
캡핑부는 병 공급, 캡 공급, 캡핑 및 병 배출을 일체화하였으며, 추종 이동식 캡핑을 채택하여 캡핑 과정에서 병과 캡에 손상을 주지 않고 높은 캡핑 효율, 높은 합격률 및 원활한 작동을 자랑합니다.
2.기계 치수
3.기술 파라미터
| 1 | 충진 속도 |
5L: ≤1000 BPH *생산 능력은 제품, 용기 및 제품 특성에 따라 달라질 수 있습니다. |
| 2 | 용기 종류 |
원형 병: 직경 Φ80-140mm, 높이: 140-340mm 평면 사각 병: 길이 80-140mm, 너비 80-200mm, 높이 140-340mm |
| 3 | 병 캡 사양 |
직경 Φ20-70mm, 캡 높이 20-40mm *권장 캡 높이는 캡 직경을 초과하지 않아야 합니다. |
| 4 | 계량 정밀도 |
≤±5g (5L) *측정 정밀도는 원료 특성, 충진량 및 공급 장치에 따라 달라집니다. |
| 5 | 공급구 높이 | 2300mm |
| 6 | 공급구 직경 | Dn50 |
| 7 | 공기압 | 0.6-0.8MPa |
| 8 | 전원 공급 | ~380V 50Hz/11KW |
| 9 | 외형 치수 | 4175×1490×2150mm(L×W×H) |
4.전기 구성
| 순번 | 명칭 | 브랜드 | |
| 1 | PLC | Schneider | |
| 2 | HMI | Schneider | |
| 3 | 인버터 | Schneider | |
| 4 | 서보 시스템 | Schneider | |
| 5 | 실린더 | FTEC/AIRTAC |
5.
장점
5.1 뛰어난 범용성: 농약, 정밀 화학, 생활 화학, 비료, 오일 및 기타 산업의 1-5L 병 자동 충진 및 캡핑에 널리 사용됩니다.
5.2 빠른 속도: 자동 추종 충진을 채택하여 제품이 정지하거나 액체가 흔들리지 않고 이동하는 과정 중에 충진을 완료합니다.
5.3 높은 안정성: 듀얼 서보 모터가 충진 메커니즘을 상하, 좌우로 구동하여 정지 없이 충진 공정의 일관성을 보장합니다.
5.4 토출 파이프는 전문 백금 가류 실리콘 와이어 호스를 채택하여, 업계의 위생 요구 사항을 충족합니다. 충진 밸브는 전문 3방향 밸브를 채택하여 흘림 없이 충진됩니다.
5.5 제품 품질 향상: 수입 모션 모듈 컨트롤러를 채택하여 추종 캡핑 방식을 제어함으로써 캡핑이 더욱 안정적이고 공정이 중단되지 않으며, 액체 흔들림이 없고 병 입구, 병 및 컨베이어 벨트의 오염이 없어 제품 품질과 생산 능력을 향상시킵니다.
5.6 서보 모터 제어 벨트 병 분할 방식을 채택하여, 병 위치 선정을 더욱 정밀하게 하고 캡핑의 높은 합격률을 보장합니다.
5.7 전용 캡 그래버를 사용하여 캡을 파지하며, 캡핑 토크를 조절할 수 있습니다. 그리퍼 안쪽에 내마모성 고무가 설계되어 효과적으로 캡핑 공정 중 캡 손상을 방지할 수 있습니다.
5.8 기계 전체에 최신 슈나이더 전기 제어 시스템을 채택하여 제어가 안정적이고 에너지 소비가 비교적 적습니다.
