원래 장소:
중국
브랜드 이름:
JWIM
모델 번호:

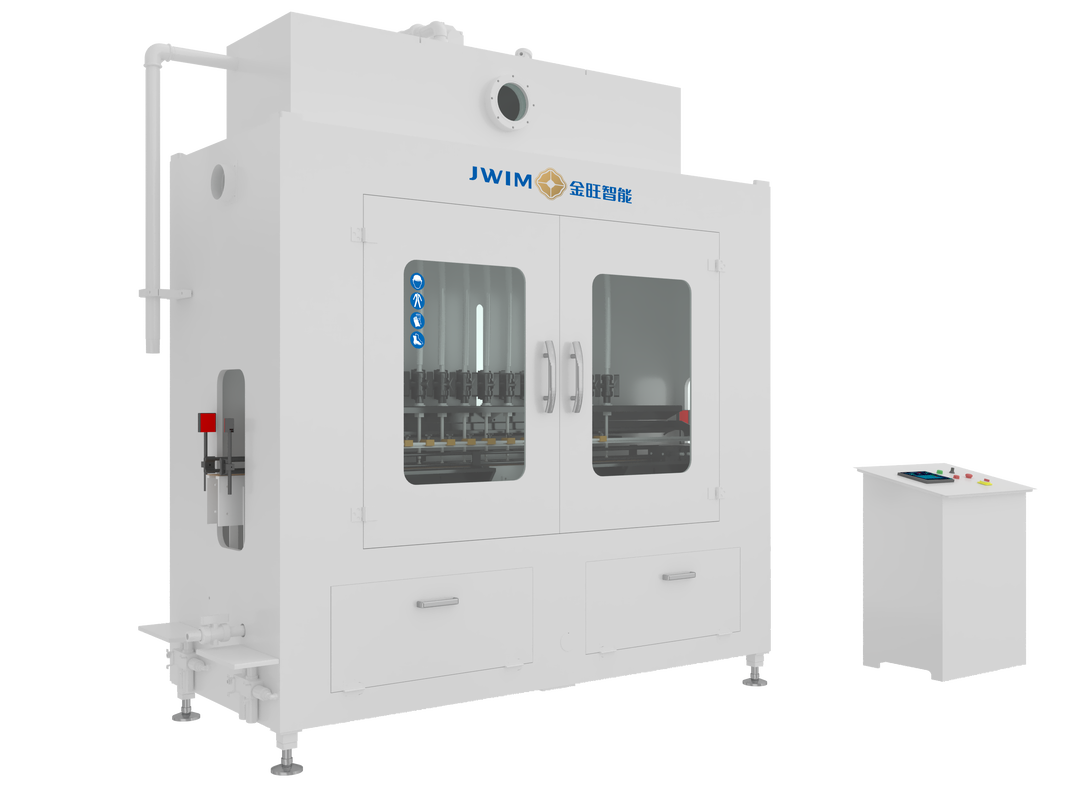

CDP-8E 마이크로컴퓨터 인라인 부식 방지 중력 충전 기계
CDP-8E 마이크로컴퓨터 인라인 부식 방지 중력 충진기는 유동성이 좋은 포장 재료용으로 설계되었습니다. 수직 구조와 일정한 액체 레벨 및 타이밍 제어 기능을 갖춘 이 기계는 정밀한 충진 작업을 보장합니다.
이 시스템은 PLC와 사용자 친화적인 터치 스크린 인터페이스로 제어되어 작동이 직관적이고 간단합니다.
| 매개변수 | 사양 |
|---|---|
| 충진 용량 | 100ml 병 ≤5000BPH 500ml 병 ≤2800BPH 1000ml 병 ≤2000BPH *물 기준. 제품 크기, 포장 재료, 재료 특성 등에 따라 다름. |
| 적용 병 | 원형 병: Φ40-95mm, 병 높이 80-230mm |
| 충진 정밀도 | ±1.5g (50ml-100ml); ±3g (100ml-500ml); ±4g (500ml-1L) *측정 정확도는 재료 특성, 충진량, 공급 장치에 따라 다름 |
| 입구 높이 | 2560mm |
| 입구 직경 | Φ34mm |
| 공기 공급원 | 0.6-0.8MPa |
| 전원 | ~380V 50Hz/0.2KW |
| 외부 치수 | 1995*880*2630mm (L*W*H) |
| 무게 | 약 580Kg |

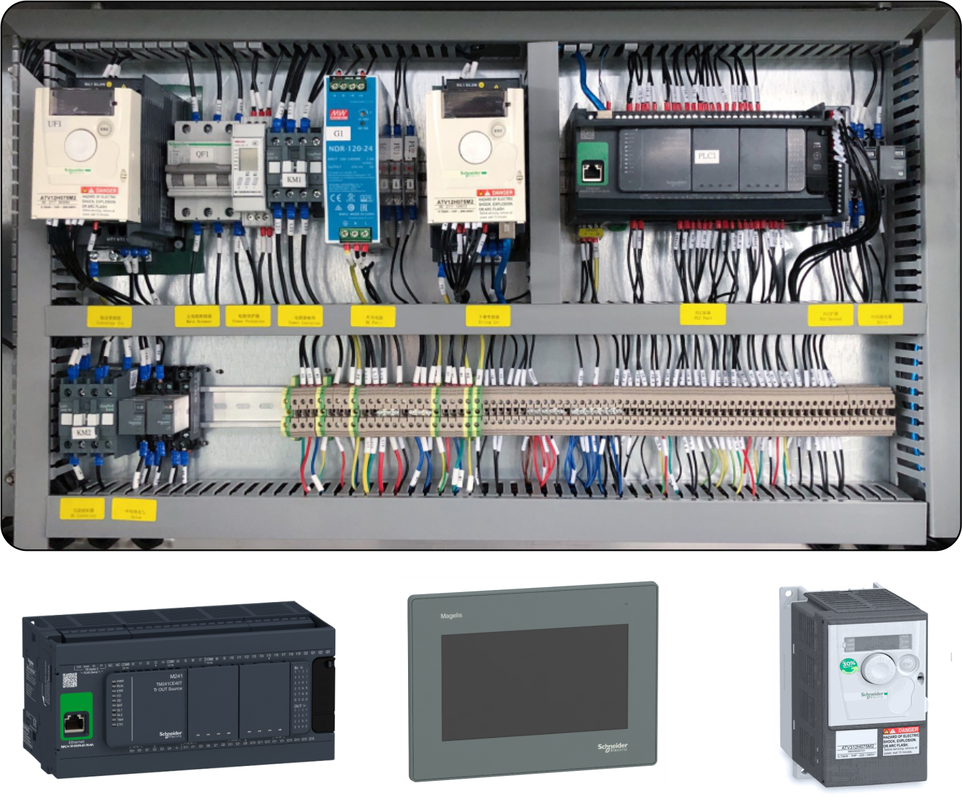

| 부품 | 브랜드 |
|---|---|
| PLC | 슈나이더 |
| 터치 스크린 | 슈나이더 |
| 주파수 변환기 | 슈나이더 |
| 계수 광전 | SICK |
| 스위칭 전원 공급 장치 | 슈나이더 |
| 압력 스위치 | SMC |
| 실린더 | FTEC |
| 솔레노이드 밸브 | FTEC |
| 버튼 | 슈나이더 |
| 경보등 | 슈나이더 |
| 차단기 | 슈나이더 |
기계는 체계적인 충진 과정을 따릅니다:
*흐름도는 참고용입니다. 충진 헤드 수는 실제 구성에 따라 달라집니다.
유동성이 좋은 부식성 액체의 자동 충진에 이상적입니다. 외부 프레임, 재료 상자, 공급 파이프, 이송 프레임, 충진 헤드, 액체 레벨 감지 부품, 밸브 및 나이프 유지 시트는 부식 방지 PP 재질로 제작되었습니다.
액체 축적 탱크, 실린더 블록 나이프, 액추에이터 전환 부품, 충진 헤드 리프팅 부품, 광전 브래킷, 나사산 파이프 및 배기 파이프는 뛰어난 내식성을 위해 테플론 스프레이 처리가 되어 있습니다.
기계 본체를 밀봉하는 강화 유리 도어 커버가 특징입니다. 충진 헤드 위의 배기 시스템은 공장 유도 공기 시스템에 연결하여 충진 과정에서 발생하는 폐가스를 안전하게 배출할 수 있습니다.
거품이 발생하는 재료의 거품을 줄이고 재료 넘침으로 인한 병 입구 오염을 방지합니다.
통합 전기 제어 시스템은 낮은 전력 소비로 안정적이고 신뢰할 수 있으며 안전하고 에너지 효율적인 작동을 보장합니다.
모든 기체 파이프 및 광전 부품에는 유지 보수 및 수리가 용이하도록 명확하게 표시되어 있습니다.
비정상적인 액체 레벨을 방지하기 위해 소리 및 빛 경보 장치가 있는 고액 및 저액 레벨 감지 기능이 포함되어 있습니다. 압력이 설정 값 이하로 떨어지면 장비를 자동으로 중지하고 경보를 울리는 일본 SMC 압력 감지 기능이 있습니다.
