원래 장소:
중국
브랜드 이름:
JWIM
모델 번호:
Cdp30-8 마이크로컴퓨터 충전물 기계

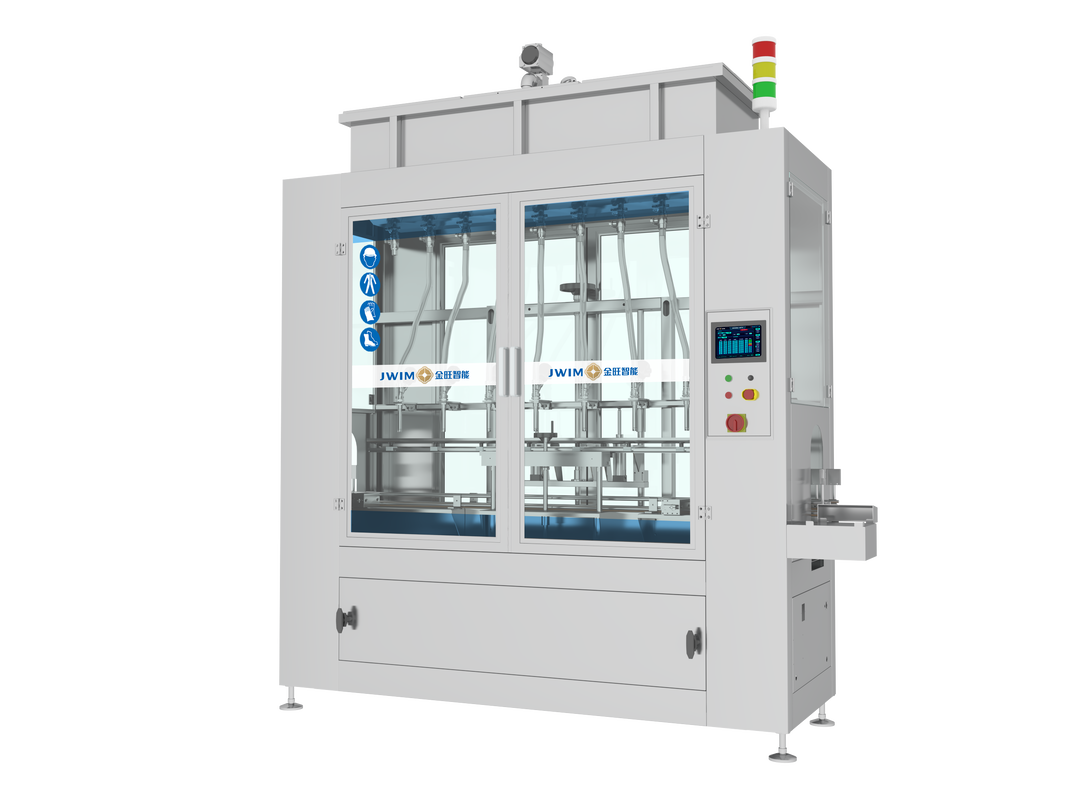

CDP30-8 마이크로컴퓨터 충진기는 유동성이 좋은 ES 및 SC 재료 포장에 적합하도록 설계되었습니다. 수직 구조와 일정한 액면 및 시간 제어 기능을 갖추고 있어 정밀한 충진 작업을 제공합니다. PLC와 인간 인터페이스로 제어되어 작동이 용이하며, 전기 저울 무게 피드백 시스템을 포함하여 부피 조절을 간소화했습니다.
| 매개변수 | 사양 |
|---|---|
| 충진 용량 | 1000ml 병 ≤1200BPH | 5000ml 병 ≤500BPH *물 기준, 제품 크기, 포장재, 재료 특성에 따라 다름 |
| 적용 병 | 원형 병: Φ40-140mm, 높이 140-340mm | 평형 병: L: 80-200mm; W: 80-140mm; H: 140-340mm |
| 충진 정밀도 | ±4g (1000ml); ±10g (5000ml) *측정 정확도는 재료 특성, 충진량 및 공급 장치에 따라 다름 |
| 입구 높이 | 2300mm |
| 입구 직경 | Φ35mm |
| 충진 노즐 외경 | Φ12mm |
| 최소 병목 | ≥Φ16mm |
| 잠수 거리 | 100mm |
| 공기 공급원 | 0.6-0.8MPa |
| 전원 | ~380V 50Hz/0.2KW |

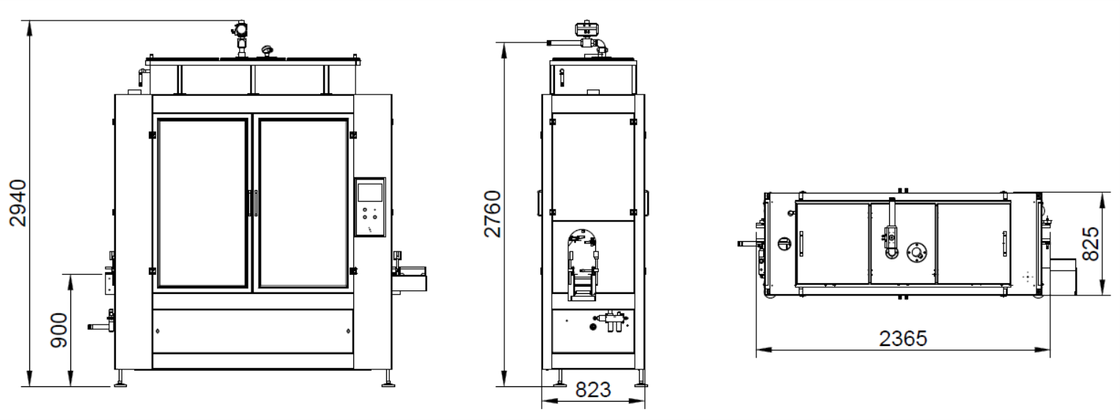

| 외형 치수 | 2365×823×2940mm (L×W×H) |
| 무게 | 약 700Kg |
| S.N | 부품 | 브랜드 | 이미지 |
|---|---|---|---|
| 1 | PLC | 슈나이더 | |
| 2 | 터치 스크린 | 슈나이더 | |
| 3 | 주파수 변환기 | 슈나이더 | |
| 4 | 카운팅 광전 | SICK | |
| 5 | 스위칭 전원 공급 장치 | 슈나이더 | |
| 6 | 압력 스위치 | SMC | |
| 7 | 실린더 | FTEC | |
| 8 | 솔레노이드 밸브 | FTEC | |
| 9 | 버튼 | 슈나이더 | |
| 10 | 경보등 | 슈나이더 | |
| 11 | 차단기 | 슈나이더 | |
넓은 적용 범위:수의학, 정밀 화학, 일용 화학, 비료, 석유 및 기타 산업에서 50-1000mL 병의 자동 충진에 적합합니다.

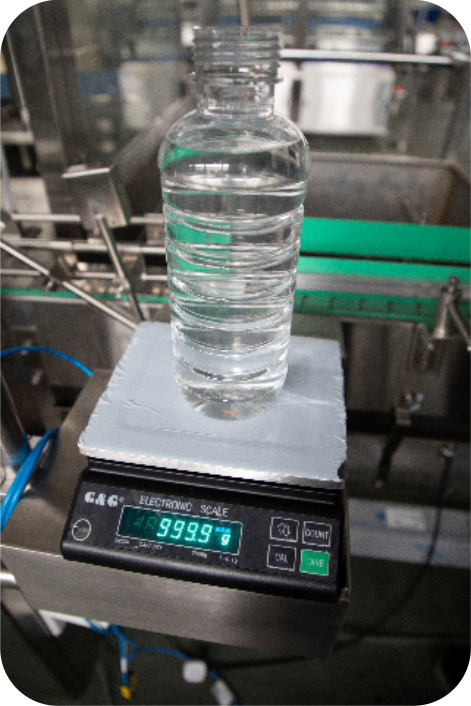

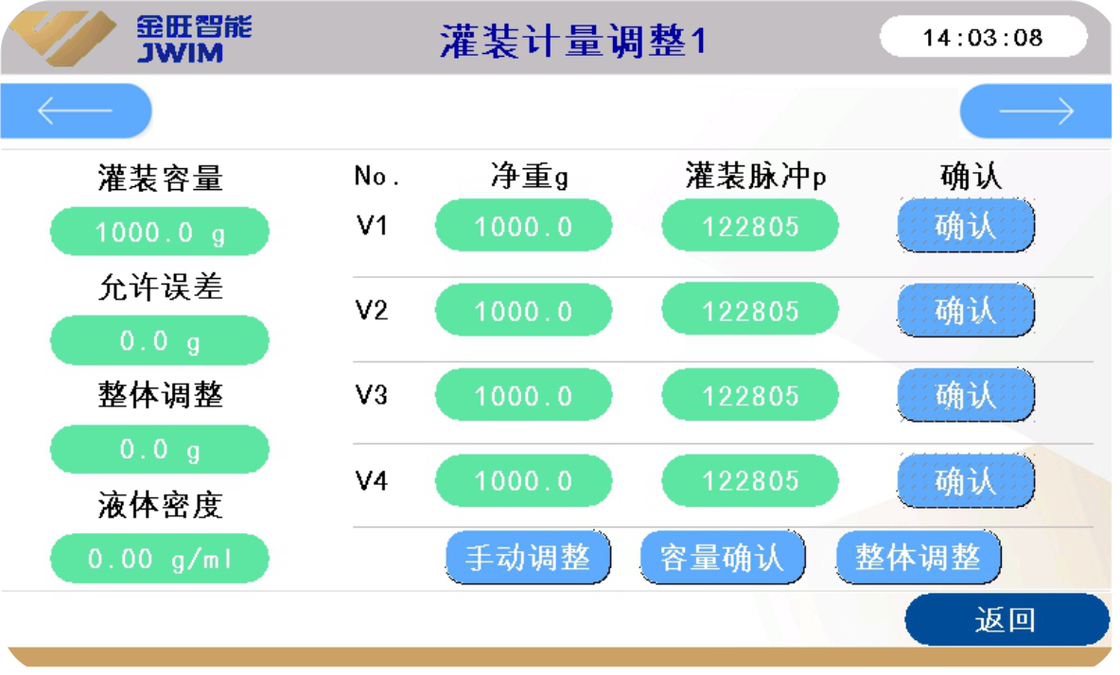

전기 저울 무게 피드백 시스템:터치 스크린에서 한 번의 키 조작으로 부피 조절이 가능합니다 (선택 사항).

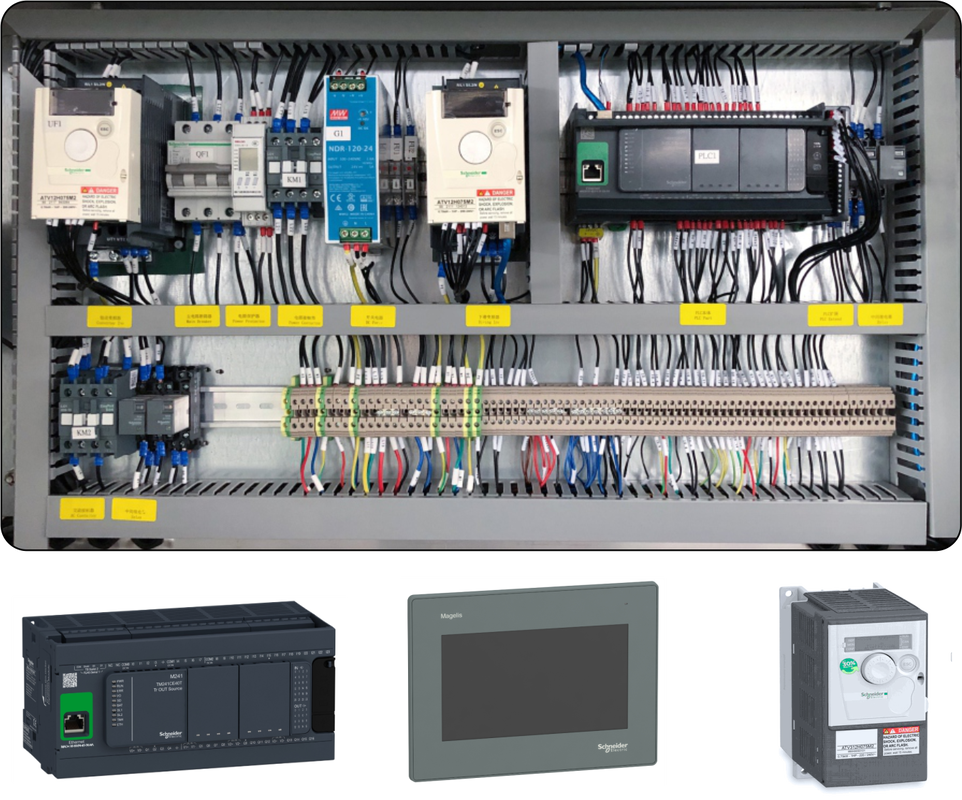

프리미엄 전기 제어 시스템:슈나이더 부품을 활용한 통합 전기 제어 시스템으로 안정성, 신뢰성, 안전성 및 낮은 에너지 소비를 향상시켰습니다.

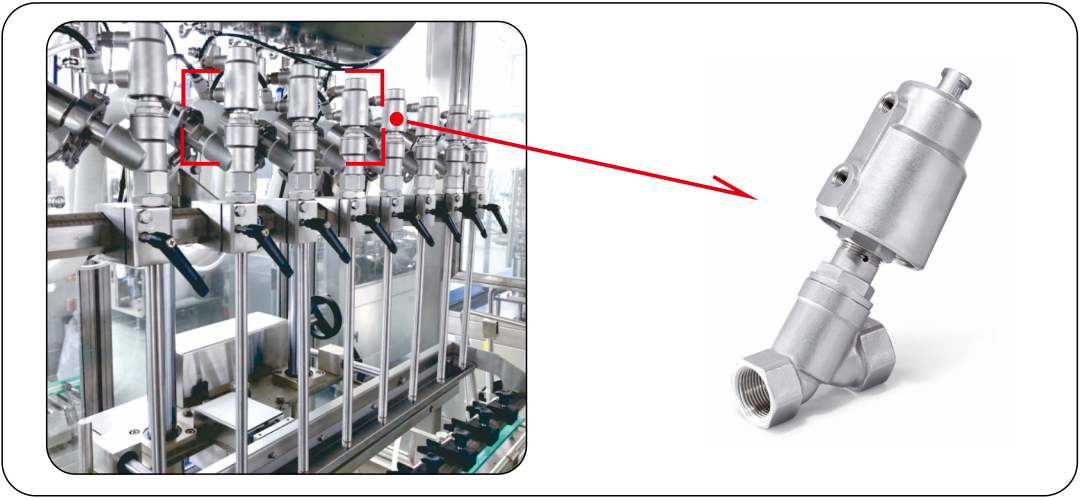

고품질 앵글 시트 밸브:칭다오 ESG 일체형 정밀 주조 앵글 시트 밸브를 사용하여 외관이 뛰어나고 수명이 길며 설치가 용이하며 충진량이 안정적이고 내구성이 뛰어납니다.
쉬운 유지 보수 설계:재료 상자 연결부는 빠른 설치 연결을 사용하여 청소 및 유지 보수가 편리합니다. 316 재질의 수동 볼 밸브는 서비스 수명을 연장합니다.

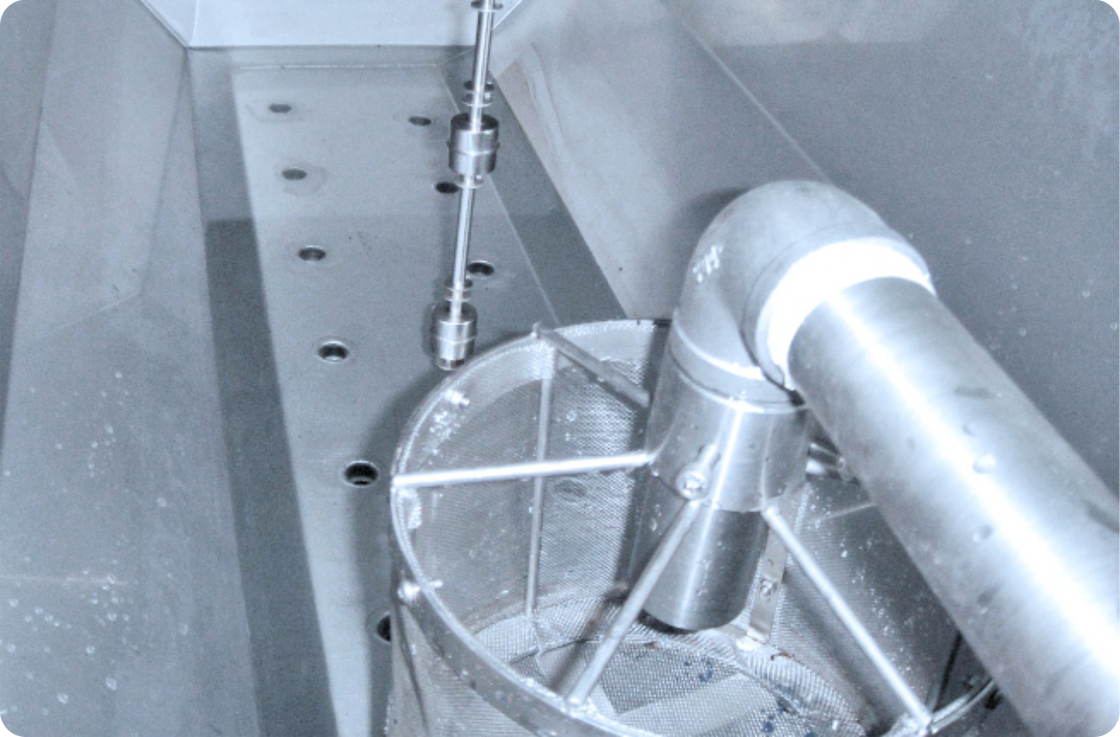

고급 여과 및 안전:피드 파이프에 탈착식 필터 스크린을 설치하여 불순물이 충진 정밀도와 밸브 수명에 영향을 미치는 것을 방지합니다. 비정상적인 액면 방지를 위해 높고 낮은 액면 감지 기능과 소리 및 빛 경보 장치가 포함되어 있습니다.
스마트 병 감지:병이 부족하면 기계가 충진되지 않습니다. 막힘 시 병 배출을 자동으로 일시 중지하고 후방 장비와 연동 기능을 달성하는 협조 광전 장치가 장착되어 있습니다.
프리미엄 구조:전체 기계는 스테인리스 스틸 304 프레임을 사용하여 완벽한 부식 방지 효과를 제공합니다. 스테인리스 스틸 커버와 강화 유리 도어는 오염된 공기가 환경을 오염시키는 것을 방지합니다. 가스 배출을 위한 유도 통풍 시스템 연결을 위해 상단에 Φ120mm 배기구가 포함되어 있습니다.
