원래 장소:
중국 장수
브랜드 이름:
JWIM
모델 번호:
CCG5000-6D
1. 소개

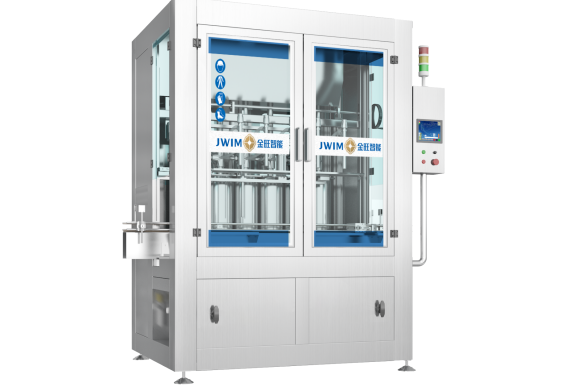

CCG5000-6D 지능형 피스톤 충진기는 다양한 수성 제제 및 고점도 제품의 포장에 적합합니다. 전체 기계는 인라인 구조이며 서보 모터 구동 및 부피 계량 충진 원리를 사용하여 높은 충진 용량 정밀도를 실현합니다. PLC 제어, 인간-기계 인터페이스를 채택하여 전체 기계 작동이 용이합니다.
2. 기계 치수
3.기술 매개변수
| 1 | 용량 |
1000ml: ≤1200 BPH 5000ml:≤600 BPH *용량은 제품, 용기 및 제품 특성에 따라 다릅니다. |
| 2 | 적용 가능한 병 크기 |
원형 병: Φ80-140mm 높이:140-340mm 평면/사각 병: 길이: 80-200mm 너비: 80-140mm 높이: 140-340mm
|
| 3 | 충진 용량 |
1000-5000ml *충진 범위는 제품 특성 및 제품 공급에 따라 다릅니다. |
| 4 | 충진 정밀도 |
1000ml:±3g 5000ml:±5g *정밀도는 제품, 용기 및 제품 특성에 따라 다릅니다. |
| 5 | 제품 공급 높이 | 2400mm |
| 6 | 제품 공급 직경 | DN40 |
| 7 | 충진 노즐 직경 | Φ26mm |
| 8 | 최소 개구부 직경 | ≥Φ30mm |
| 9 | 공기압 | 0.6-0.8MPa |
| 10 | 전원 | ~380V 50Hz/2.2KW |
| 11 | 외부 치수 | 1995×1113×2610mm(L×W×H) |
| 12 | 무게 | 약 2100kg |
4. 전기 구성
| SN | 이름 | 브랜드 | 사진 |
| 1 | PLC | 슈나이더 | |
| 2 | HMI | 슈나이더 | |
| 3 | 인버터 | 슈나이더 | |
| 4 | 서보 시스템 | 슈나이더 | |
| 5 | 계수 센서 | SICK | |
| 6 | 근접 스위치 | 슈나이더 | |
| 7 | 전원 스위치 | 슈나이더 | |
| 8 | 압력 게이지 | SMC | |
| 9 | 실린더 | FTEC | |
| 10 | 솔레노이드 밸브 | FTEC | |
| 11 | 버튼 | 슈나이더 | |
| 12 | 경보등 | 슈나이더 | |
| 13 | 회로 차단기 | 슈나이더 |
5. 작업 공정
6. 장점
6.1. 1-5L 농약, 화학 제품, 비료, 개인 위생 용품, 오일 및 기타 관련 산업의 자동 충진에 널리 사용됩니다.

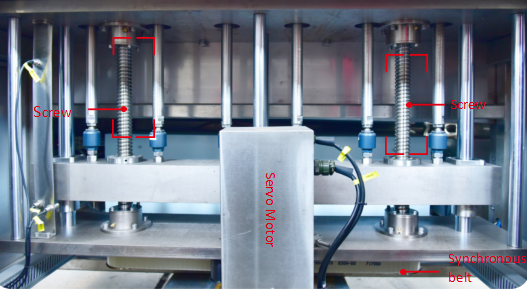

6.2. Jinwang은 PLC 제어, 서보 모터 구동 동기 벨트 + 안정적으로 작동하는 이중 나사 리프팅 구조를 사용하여 피스톤 이동 및 충진의 높은 정밀도를 보장합니다. 현재 최고의 해외 포장 제조업체는 모두 이 구조를 채택하고 있습니다. 시장의 유사 제품과 비교하여 일반 모터 + 인코더 및 체인 전송 구조를 사용합니다. 장시간 사용 후 체인은 인장 특성을 가지며 충진 정확도와 장비 안정성에 영향을 미칩니다.

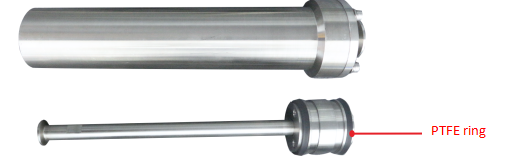

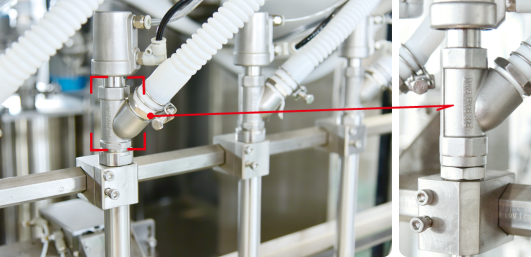

6.4. 장시간 사용할 수 있는 주조 SUS316 충진 헤드. 우수한 내식성을 가진 PTFE는 부식성 물질에 적합합니다.
6.5. 전체 기계는 완벽한 내식 효과를 가진 스테인리스 스틸 304 프레임을 사용합니다. 스테인리스 스틸 커버와 강화 유리 도어는 충진 중 오염된 공기가 환경을 오염시키는 것을 방지합니다. 한편, 충진 랜서 상단에 Φ120mm 배기구 공간이 예약되어 있어 유도 통풍 시스템에 연결되어 가스를 배출합니다.
6.6. 이 기계는 프랑스 슈나이더 부품, 안정적이고 안전하며 친환경적이며 에너지 소비가 낮은 중앙 제어 시스템을 사용합니다.

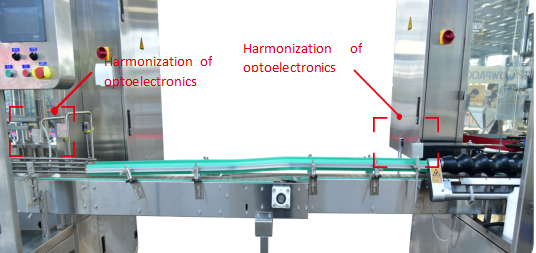

6.7. 병이 부족하면 충진기가 충진하지 않습니다. 동시에 충진기에는 후면에 협조된 광전 장치가 장착되어 있습니다. 병 배출 불량으로 병이 막히면 자동으로 병 배출을 일시 중지하고 후면 장비와 연동 기능을 달성합니다.
