원래 장소:
중국 장수
브랜드 이름:
JWIM
모델 번호:
CCG5000-8TJ
1.소개

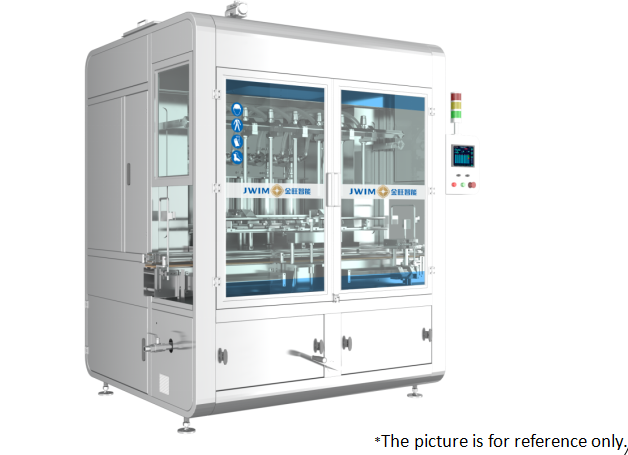

CCG5000-8TS 인텔리전트 피스톤 필링 머신은 모든 종류의 물, 에뮬션, 오일 서스펜션, 서스펜션 에이전트 및 고 점성 재료 포장에 적합합니다.
전체 기계는 직선 구조, 세르보 모터에 의해 구동, 부피 측정 충전 원칙, 높은 정밀 충전 복용량을 달성하기 위해. PLC 제어, 터치 사람 기계 인터페이스,전체 기계 작업은 편리하고 직관적입니다. 전체 기계는 아름답고 관대한 두 가지로 아크 프레임을 채택.
2.기계 차원
3.기술 매개 변수
| 1 | 용량 |
1000ml: ≤1800BPH 5000ml: ≤800BPH * 용량은 제품, 드럼 및 제품 특성에 따라 다릅니다. |
| 2 | 적용 가능한 병 크기 |
둥근 병: Φ80-140mm 높이:140-340mm 평면 병: L:80-200mm W:80-140mm H:140-340mm |
| 3 | 충전 부피 |
1000 ~ 5000ml * 충전 범위는 제품 특성 및 제품 공급과 다릅니다. |
| 4 | 정밀 채우기 |
1000ml:±3g; 5000ml:±5g * 정밀도는 제품, 드럼 및 제품 특성에 따라 다릅니다. |
| 5 | 제품 공급 높이 | 2550mm |
| 6 | 제품 공급 지름 | DN40 |
| 7 | 충전 노즐 지름 | Φ26mm |
| 8 | 미니 열 직경 | ≥Φ30mm |
| 9 | 공기 압력 | 00.6~0.8MPa |
| 10 | 전력 공급원 | ~ 380V 50Hz/2.2KW |
| 11 | 외부 차원 | 2365 × 1600 × 2750mm ((L × W × H) |
| 12 | 무게 | 약 1920kg |
4.전기 구성
| SN | 이름 | 브랜드 | |
| 1 | PLC | 슈나이더 | |
| 2 | HMI | 슈나이더 | |
| 3 | 인버터 | 슈나이더 | |
| 4 | 세르보 시스템 | 슈나이더 | |
| 5 | 계산 센서 | 병든 | |
| 6 | 근접 스위치 | 슈나이더 | |
| 7 | 전원 스위치 | 슈나이더 | |
| 8 | 압력 측정기 | SMC | |
| 9 | 실린더 | FTEC | |
| 10 | 소레노이드 밸브 | FTEC | |
| 11 | 버튼 | 슈나이더 | |
| 12 | 경보등 | 슈나이더 | |
| 13 | 회로 차단기 | 슈나이더 |
5.작업 과정
6.장점
6.1농화학, 화학, 비료, 개인 관리 제품, 석유 및 기타 관련 산업에서 1-5L에서 자동 채용에 널리 사용됩니다.
6.2. 충전 단위는 피스톤을 사용하는 구조, 하나의 클릭으로 스크린을 만지고, 그것은 완전히 탱크에 제품을 배charge 할 수 있습니다, 효과적으로 교차 오염을 피합니다.이 구조 또한 밀폐 반지 변경을 더 쉽게
6.3. 진완은 PLC 프로그래밍 제어, 서보 모터 동속 벨트 운전 + 안정적인 전송 이중 나사 리프팅 메커니즘을 채택,피스톤 이동 스트로크의 높은 정밀도를 보장하고 정확한 충전을 실현타이밍 벨트는 부러지지 않는 내장 된 금속 철선을 채택합니다.
현재 외국 1급 포장 제조업체는이 구조를 사용하고 있습니다. 시장에서 유사한 제품과 비교하면 일반 모터 + 인코더가 채택됩니다.그리고 체인 전송 구조를 오랫동안 사용 한 후, 사슬은 팽창 특성을 가지고 있으며, 이는 충전 정확성과 장비 안정성에 영향을 미칩니다.
6.4. 모터는 충전 노즐을 구동 합니다. 충전 노즐 높이는 터치 화면에서 조정할 수 있습니다.
6.5최신 PTFE 밀폐 부품은 마모 저항과 서비스 수명을 향상시키고 유지 보수 비용을 줄입니다.
6.6. 통합 주름, 좋은 모양과 더 긴 서비스 수명을 채울 머리를 채택. 강한 부식 물질에 적합한 좋은 부식 저항성을 가진 PTFE 튜브를 사용.
6.7 전체 기계는 완벽한 반성효과를 가진 스테인리스 스틸 304의 프레임을 사용합니다.스테인레스 스틸 덮개 와 단단 한 유리 문 은 채우기 도중 오염 된 공기가 환경 을 오염 시키는 것 을 방지 한다한편, 크기 Φ120mm 배기가스 출구유도 유도 시스템폐가스를 위해.
6.8 기계 전체 전기 제어 시스템은 프랑스 슈나이더 구성, 통합 전기 제어 시스템을 채택합니다. 더 안정적이고 신뢰할 수 있고 안전하며 친환경적이며 낮은 에너지 소비입니다.
6.9 채식 기계는 병이 부족할 때 채우지 않습니다. 동시에 채식 기계는 뒷면에 조율된 광전기 장치가 장착되어 있습니다.병이 잘 나오지 않아 병이 막혔을 때, 그것은 자동으로 병 출력을 중지 하 고 뒷 장비와 연결 기능을 달성 합니다.
