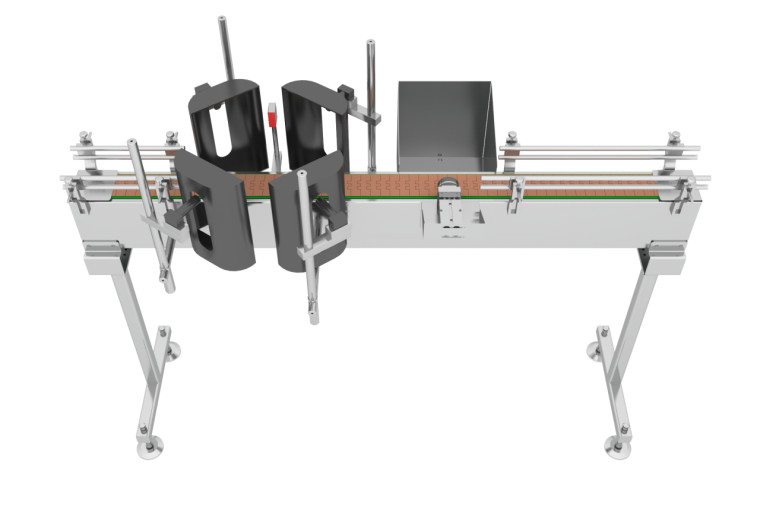

20 병/분 둥근 병 라벨링 기계 잉크젯 코딩 병 캡 시각 검사 시스템

20 병/분 둥근 병, 병 표기, 잉크젯 코딩, 병 캡 시각 검사 시스템

1소개

이 시스템은 기계 비전을 사용하여 주변 병 라벨을 탐지합니다. QR 코드 탐지, 바코드 인식, 코드 식별, 라벨 품질을 포함합니다.라벨이 있는지 여부, 등), 그리고 병 라벨을 탐지합니다. 품질이 부적절한 제품은 기록되고 나중에 제거됩니다.이 시스템은 또한 병 몸과 관련하여 병 뚜?? 의 기울기를 감지합니다., 그리고 시각적으로 표면이 왜곡된 병 뚜?? 을 거부하는 것을 안내합니다.그리고 확실히 단단히 꽉 잡히지 않은 병은 거부됩니다..

2.기술 매개 변수

3.하드웨어 구성

3.1 4 200W 컬러 카메라, 1200W 회색 카메라, 30 프레임 획득 속도, GigE 카메라 통신 방법.

3.21 개발 및 적용 허가를 받은 산업용 카메라 비전 소프트웨어 1종

3.35 산업용 이더넷 케이블

3.4 200W5 픽셀 해상도의 산업용 카메라 렌즈

3.5 1개의 조명원 제어장치와 5개의 조명원 조명장치.

4.소프트웨어 구성

4.1 시험 프로젝트에는 모든 시험 요구 사항이 포함되어 있습니다.

4.2 이미지 처리 소프트웨어 개발 및 응용 프로그램 라이선스는 고객 지정 산업용 컴퓨터에 설치됩니다.

4.3 고수준 언어에 기초하여 개발된 이미지 처리 소프트웨어 시스템은 멀티 작업 기능을 갖는다. 제품이 교체되어야 할 때,고객은 제품 모델을 수정할 필요가 있고, 시스템은 부차 개발이 필요없이 자동으로 전환됩니다..

4.4 단일 제품의 탐지 주기는 0.5초 미만이다.

5.비전 알고리즘 프로세스

6.장비 의 장점

6.1 4개의 카메라가 90° 간격으로 배치되어 병표의 안정적이고 완전한 360° 영상을 보장한다.

6.2 원통 라벨을 위해 특별히 설계된 아치형 광원은 이미지 밝기의 일관성을 향상시킬 수 있다.

6.3 4개의 광원, 비동기 광선 및 비동기 이미지 획득의 동시 발사, 비동기 발사 논리의 복잡성과 불안정성을 피한다.빛원 사이의 상호 간섭을 줄이고 이미지 품질을 향상시키는 동시에.

6.4 카메라와 광원은 동축적으로 설치되어 있으며, 높이 조절 가능한 조정 프레임에 통합적으로 설치되어 있습니다.조정 프레임에는 레이저 표시 또는 레일러가 있습니다. 다른 높이의 병에 대한 시력 시스템의 높이를 정확하게 조정하는 것을 용이하게합니다..
