플로팅 캡 및 크룩드 캡을 위한 시각 검사 시스템
플로팅 캡 및 곡선 캡에 대한 시각 검사 시스템
1.소개

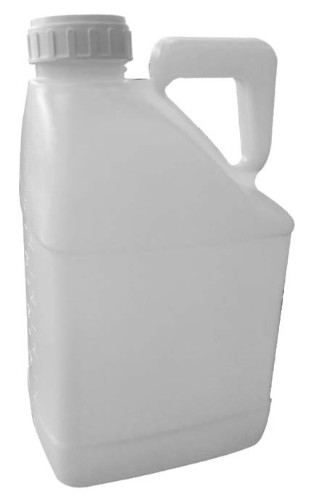

이 프로젝트는 병 뚜?? 이 고정되어 있는지 또는 기울어져 있는지 시각적으로 감지합니다. 병 몸과 뚜?? 은 아래 그림과 같습니다.
2S시스템 설계
2.1 관련 지원 요건
검사 스테이션은 카메라가 병 모개에서 약 200mm 떨어져 있어야 합니다. 검출 내용과 특성에 따라 100% 검출 정확성을 보장하기 위해,시각적인 작업장 조명이 안정적이고 외부 빛의 간섭이 없는 것이 필요합니다..
2.2 시각적 설치 구조
비전 시스템 소프트웨어는 멀티 스레드 이미지 획득 및 처리를 위해 비전 특수한 소프트웨어를 사용합니다.
그 다음 얻은 위치 관계를 통해 차이를 계산합니다. 테스트 데이터 결과는 다음과 같습니다.
|
SN
|
L사업 설명 | 위치 차이 pix | 각차 ° |
| 1 | 병 뚜?? 이 45도 치우쳐져 있습니다. | 0.983203 | -0.0191867 |
| 2 | 병 뚜?? 이 90도 치우쳐져 있습니다. | 1.04716 | 0.088188 |
| 3 | 병 뚜?? 은 135도씩 기울어져 있습니다. | 26.1098 | 0.196655 |
| 4 | 병 뚜?? 은 180도씩 기울어져 있습니다. | 39.2081 | 0.142126 |
| 5 | 병 뚜?? 의 기울기 | 118.208 | 4.30537 |
첨부된 탐지 이미지:
3.하드웨어 구성
4.소프트웨어 구성
